Miniatur-Relaisplatine

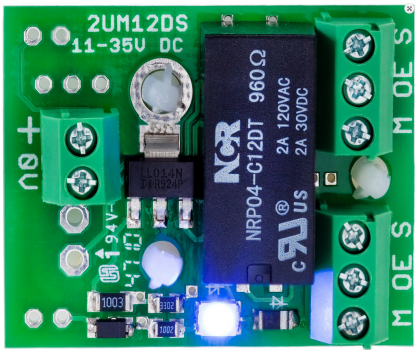

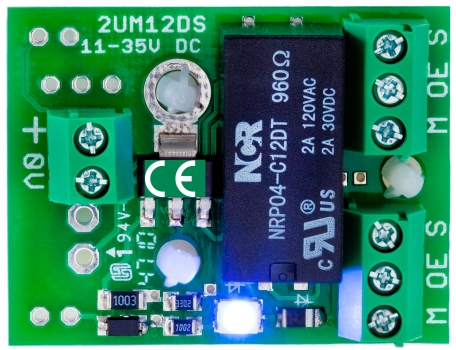

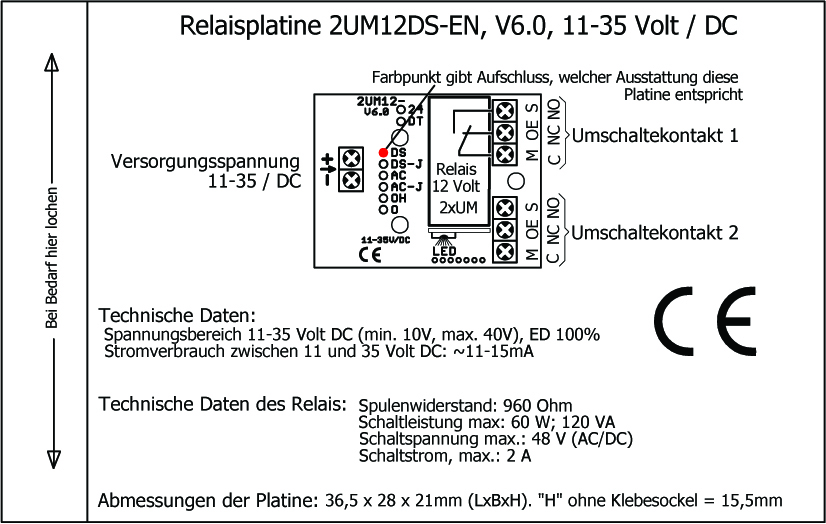

Betriebsspannung: 11-35 Volt /DC, Schaltstrom: 2 Ampère, zwei Umschaltkontakte, blaue LED zur Signalisierung: "Relais aktiv", zur raschen Montage der Platine liegen jeder Verpackungseinheit 3 selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten. UMFANGREICHE BESCHREIBUNG UND DRUCKVORLAGE siehe "DATENBLATT" (unten).


Download Datenblatt

Download Beipackzettel

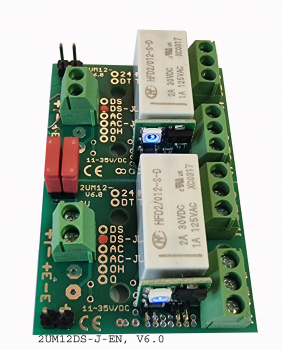

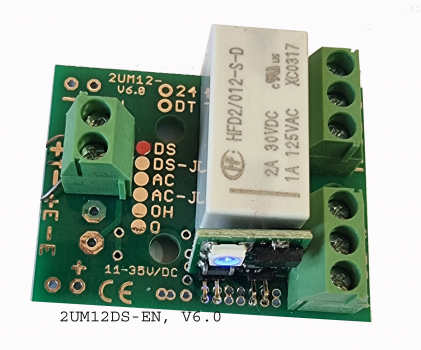

Die Relaisplatine „2UM12DS-EN in der Version 4.0“, mit einer Versorgungsspannung von 11-35V / DC, wurde nun von der Version 6.0 ersetzt.


Download Beipackzettel

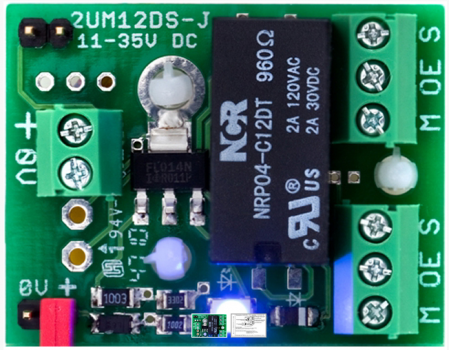

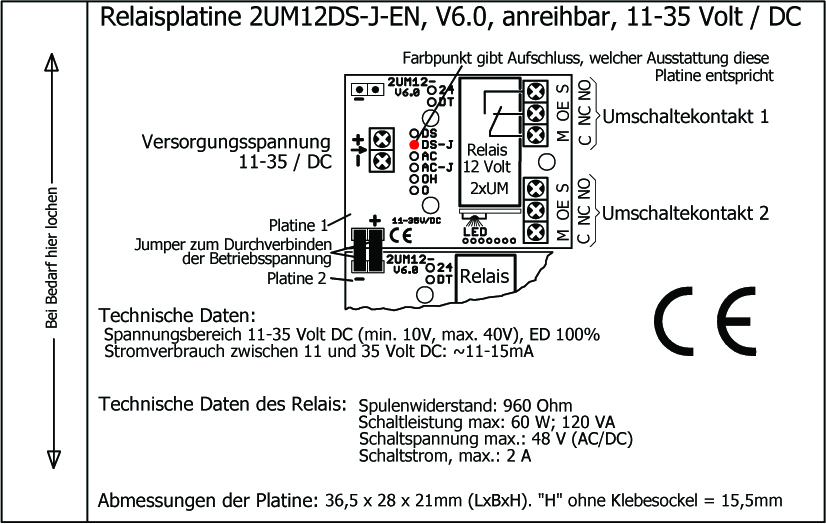

Betriebsspannung: 11-35 Volt /DC, Schaltstrom: 2 Ampère, zwei Umschaltkontakte, blaue LED zur Signalisierung: "Relais aktiv", die Platinen sind anreihbar, ein Pol der Versorgungsspannung lässt sich mittels des beigefügten Jumpers von Platine zu Platine durchverbinden, zur raschen Montage der Platine liegen jeder Verpackungseinheit 3 selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten. Die Platinen sind im 4er Streifen (untereinander) erhältlich; bei Bedarf sollte dieses im Falle einer Bestellung ausdrücklich erwähnt werden.

Download Datenblatt

Download Beipackzettel

Besonderheiten dieser Platine:

• Breites Spannungsspektrum (11-35V / DC), das bedeutet: Keine doppelte Lagerhaltung für 12 und 24 Volt Platinen.  Bequemes Durchverbinden eines Pols der Versorgungsspannung durch das vertikale Anreihen mehrerer Platinen. Es muss in diesem Fall nur jeweils ein Pol an jede Platine angeschlossen werden, da der zweite Pol über den Jumper durchverbunden ist.
• Diese Platinen können auch im 4er-Streifen zum Selberabbrechen bestellt werden  (diesen Wunsch bitte bei der Bestellung besonders vermerken). Ferner können bei Bedarf sogar bis zu 20 Platinen zusammenhängend geordert werden („ein Nutzen“). Dann lassen sich fünf 4er-Streifen und bei Bedarf auch jede Platine einzeln abbrechen!
• Drei selbstklebende Befestigungssockel, der Beipackzettel und ein Jumper zum Durchverbinden eines Pols der Versorgungsspannung liegen jeder Platine bei.



Download Beipackzettel

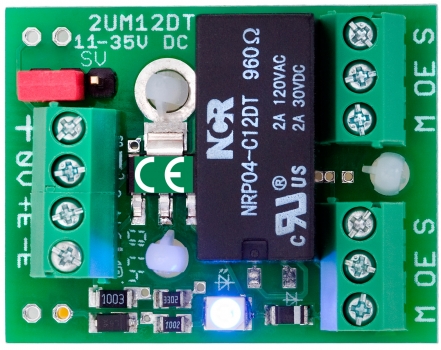

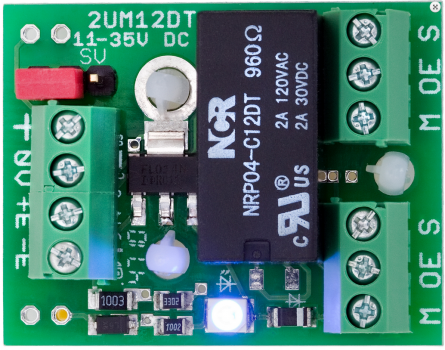

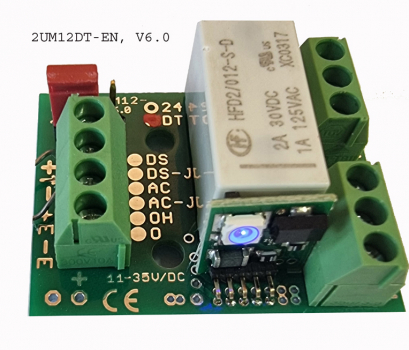

Betriebsspannung: 11-35 Volt /DC, Schaltstrom: 2 Ampère, zwei Umschaltkontakte, mit abschaltbarem Schaltverstärker (durch das Umstecken eines Jumpers), blaue LED signalisiert: "Relais aktiv", zur raschen Montage der Platine liegen jeder Verpackungseinheit 3 selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.

Download Datenblatt

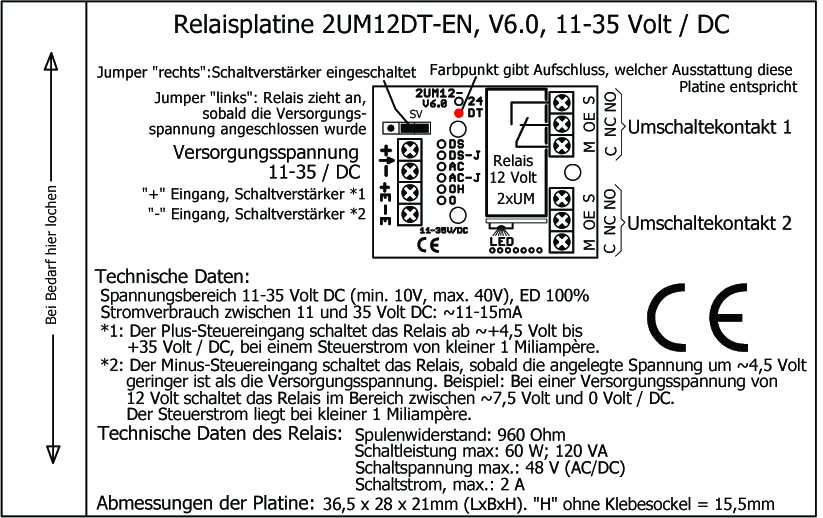

Download Beipackzettel

Die Relaisplatine „2UM12DT-EN in der Version 4.0“, mit einer Versorgungsspannung von 11-35V / DC, wurde nun von der Version 6.0 ersetzt.


Download Beipackzettel

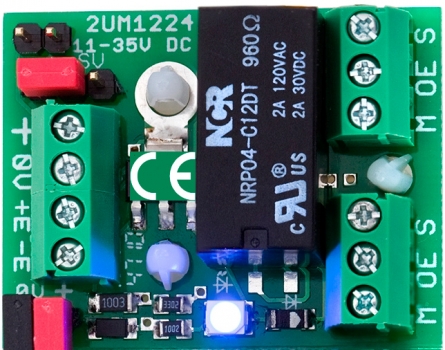

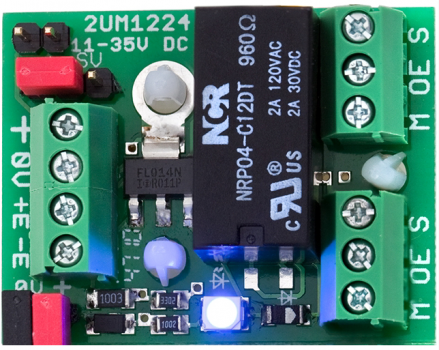

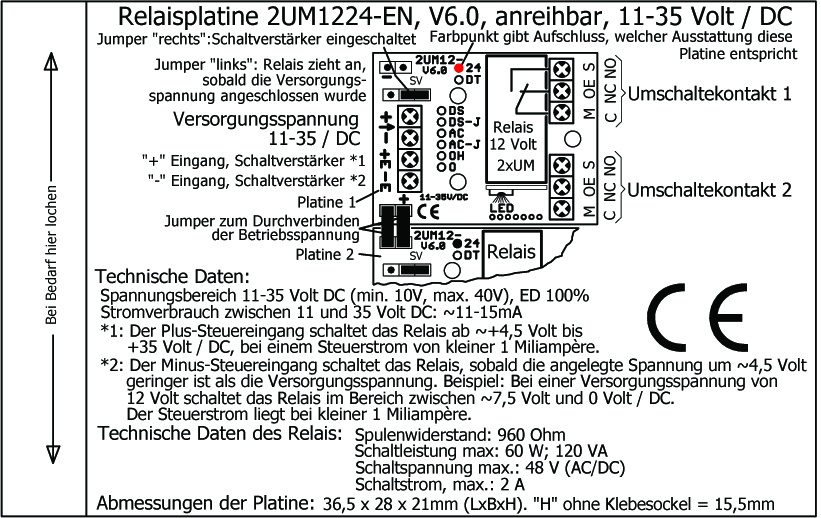

Betriebsspannung: 11-35 Volt /DC, Schaltstrom: 2 Ampère, zwei Umschaltkontakte, die Platinen sind anreihbar, beide Pole der Versorgungsspannung lassen sich mittels der beigefügten Jumper von Platine zu Platine durchverbinden, mit abschaltbarem Schaltverstärker (durch das Umstecken eines Jumpers), blaue LED signalisiert: "Relais aktiv", zur raschen Montage der Platine liegen jeder Verpackungseinheit 3 selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen
Daten. Die Platinen sind im 4er Streifen (untereinander) erhältlich; bei Bedarf sollte dieses im Falle einer Bestellung ausdrücklich erwähnt werden.

Download Datenblatt

Download Beipackzettel

Die Relaisplatine „2UM1224-EN in der Version 4.0“, mit einer Versorgungsspannung von 11-35V / DC, wurde nun von der Version 6.0 ersetzt.


Download Beipackzettel
