Riegelschalttableau

Dieses Erweiterungsgerät "RK-TAB7B" zum "Basisgerät RK-TAB7A" benötigt eine Versorgungsspannung von 12 V /DC und es ist mit 7 Eingängen ausgestattet. Die diesen Eingängen zugeordneten LED (rot) lassen erkennen: "überwachter Kontakt nicht geschlossen" ("0 Volt fehlt am entsprechenden Eingang). Eine grüne LED im Basisgerät zeigt den Ruhezustand an; dann sind sämtliche externen Kontakte (z.B. Riegelkontakte) geschlossen. Eine DIP-Schalterreihe ermöglicht das Abschalten von sich "in Störung" befindenden externen Kontakten oder zur Überbrückung ungenutzter Eingänge. Um die Einheit "RK-TAB7A" mit der oder den Einheit(en) "RK-TAB7B" zu kombinieren, müssen die Kaskadierungs-Anschlüsse aller Einheiten miteinander verbunden werden. Optional lässt sich ein Deckelkontakt auf der Platine unterbringen. Der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.

Download Datenblatt

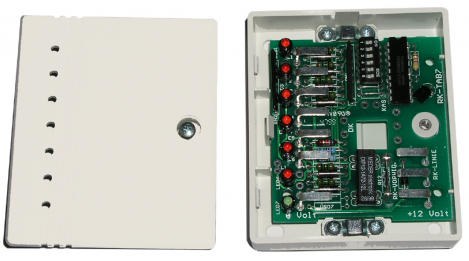

Das Basisgerät "RK-TAB7A" benötigt eine Versorgungsspannung von 12 V /DC und es ist mit 6 Eingängen ausgestattet. Die diesen Eingängen zugeordneten LED (rot) lassen erkennen: "überwachter Kontakt nicht geschlossen" ("0 Volt fehlt am entsprechenden Eingang). Eine grüne LED zeigt den Ruhezustand an; dann sind sämtliche externen Kontakte (z.B. Riegelkontakte) geschlossen und das Relais zieht an. In den Ruhestromkreis des Relais kann ein Widerstand eingebunden werden, um der Einbruchmeldezentrale EMA eine überwachte Differenzial-Meldelinie anbieten zu können. Eine DIP-Schalterreihe ermöglicht das Abschalten von sich "in Störung" befindenden externen Kontakten oder zur Überbrückung ungenutzter Eingänge. Optional lässt sich ein Deckelkontakt auf der Platine unterbringen. Der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.
