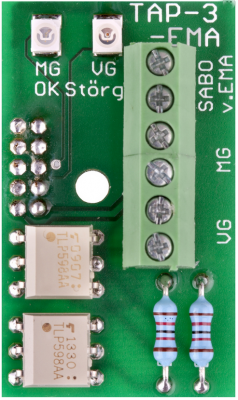

Das Besondere dieser Meldelinien-Doppler-Platine besteht darin, dass ein zweiter Stromkreise, durch den Stromfluss einer vorhandenen Meldegruppen, bspw. über einen Magnet-Öffnungs-Kontakt, geschlossen werden kann. Dieser zweite Stromkreis (Sekundär-Kreis) benötigt keine separate Stromversorgung, sondern es reicht der geringe Stromfluss über den Magnet-Öffnungs-Kontakt (Primär-Kreis) aus, um einen zweiten Stromkreis zu schließen. Somit lässt sich auf sehr einfache und effiziente Weise, ein zweiter Stromkreis durch den Stromfluss über den ersten Stromkreis, potentialfrei steuern.

Download Datenblatt

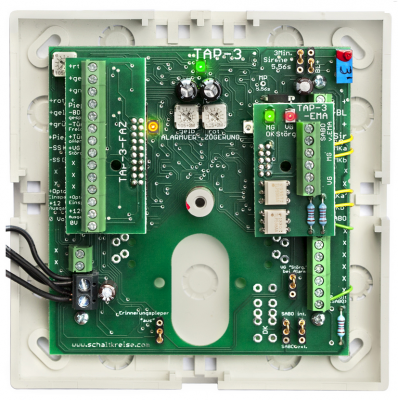

Dieses Leergehäuse von Honeywell wird ohne TAP-3 Platine geliefert und ist mit einem Deckel, mit zentraler Befestigungsschraube, versehen.

Download Datenblatt

Zähler  (aufsteckbar,  nachrüstbar)

Download Datenblatt

Der Spannungswandler erzeugt beim Anlegen einer Versorgungsspannung zwischen 9,2-36V Volt/DC eine potentialfreie stabile Ausgangsspannung von 12 Volt/DC (Aufwärts- / Abwärtsregler), bei einem max. Entnahmestrom von 0,42 Ampère, Besonderheit: wegen der Potentialtrennung der Ausgänge können aus zwei in-Reihe geschalteter Module aus 12 Volt = 24 Volt erzeugt werden, eine blaue LED zeigt an: "Ausgangsspannung vorhanden", eine weitere rote LED lässt sich über einen Jumper "zuschalten" fall kenntlich gemacht werden soll, dass die Potentialtrennung zwischen dem Eingang und dem Ausgang durch das Stecken eines weiteren Jumpers aufgehoben ist (in diesem Fall ist der "Minus-Vin" Eingang mit dem "Minus-Vout" Ausgang verbunden), zur raschen Montage der Platine liegen jeder Verpackungseinheit 4 selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten. UMFANGREICHE BESCHREIBUNG UND DRUCKVORLAGE siehe "DATENBLATT" (unten).

Der Spannungswandler erzeugt beim Anlegen einer Versorgungsspannung zwischen 9,2-36V Volt/DC eine potentialfreie stabile Ausgangsspannung von 15 Volt/DC (Aufwärts- / Abwärtsregler), bei einem max. Entnahmestrom von 0,33 Ampère, eine blaue LED zeigt an: "Ausgangsspannung vorhanden", eine weitere rote LED lässt sich über einen Jumper "zuschalten" fall kenntlich gemacht werden soll, dass die Potentialtrennung zwischen dem Eingang und dem Ausgang durch das Stecken eines weiteren Jumpers aufgehoben ist (in diesem Fall ist der "Minus-Vin" Eingang mit dem "Minus-Vout" Ausgang verbunden), zur raschen Montage der Platine liegen jeder Verpackungseinheit 4 selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten. UMFANGREICHE BESCHREIBUNG UND
DRUCKVORLAGE siehe "DATEBLATT" (unten).

Der Spannungswandler erzeugt beim Anlegen einer Versorgungsspannung zwischen 9,2-36V Volt/DC eine potentialfreie stabile Ausgangsspannung von 3,3 Volt/DC, bei einem max. Entnahmestrom von 1,2 Ampère, eine blaue LED zeigt an: "Ausgangsspannung vorhanden", eine weitere rote LED lässt sich über einen Jumper "zuschalten" fall kenntlich gemacht werden soll, dass die Potentialtrennung zwischen dem Eingang und dem Ausgang durch das Stecken eines weiteren Jumpers aufgehoben ist (in diesem Fall ist der "Minus-Vin" Eingang mit dem "Minus-Vout" Ausgang verbunden), zur raschen Montage der Platine liegen jeder Verpackungseinheit 4 selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten. UMFANGREICHE BESCHREIBUNG UND DRUCKVORLAGE siehe "DATENBLATT" (unten).

Der Spannungswandler erzeugt beim Anlegen einer Versorgungsspannung zwischen 9,2-36V Volt/DC eine potentialfreie stabile Ausgangsspannung von 5 Volt/DC, bei einem max. Entnahmestrom von 1,0 Ampère, eine blaue LED zeigt an: "Ausgangsspannung vorhanden", eine weitere rote LED lässt sich über einen Jumper "zuschalten" fall kenntlich gemacht werden soll, dass die Potentialtrennung zwischen dem Eingang und dem Ausgang durch das Stecken eines weiteren Jumpers aufgehoben ist (in diesem Fall ist der "Minus-Vin" Eingang mit dem "Minus-Vout" Ausgang verbunden), zur raschen Montage der Platine liegen jeder Verpackungseinheit 4 selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten. UMFANGREICHE BESCHREIBUNG UND DRUCKVORLAGE siehe
"DATENBLATT" (unten).

Der Spannungswandler erzeugt beim Anlegen einer Versorgungsspannung zwischen 9,8-36V Volt/DC eine potentialfreie stabile Ausgangsspannung von 12
Volt/DC (Aufwärts- / Abwärtsregler), bei einem max. Entnahmestrom von 0,83 Ampère, Besonderheit: wegen der Potentialtrennung der Ausgänge können aus zwei in-Reihe geschalteter Module aus 12 Volt = 24 Volt erzeugt werden,  eine blaue LED zeigt an: "Ausgangsspannung vorhanden", eine weitere rote LED lässt sich über einen Jumper "zuschalten" fall kenntlich gemacht werden soll, dass die Potentialtrennung zwischen dem Eingang und dem Ausgang durch das Stecken eines weiteren Jumpers aufgehoben ist (in diesem Fall ist der "Minus-Vin" Eingang mit dem "Minus-Vout" Ausgang verbunden), zur raschen Montage der Platine liegen jeder Verpackungseinheit 4 selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.

Download Datenblatt
