Miniatur-Relaisplatine "2UM12DS"
Es handelt sich bei dieser Relaisplatine um eine Weiterentwicklung der bisherigen Platine „2UM12DS“.
Neu an dieser Miniatur-Relaisplatine ist, dass im Ggs. zur bisherigen Relaisplatine ein Umschalten vom 12 Volt- auf den 24 Volt Bereich entfällt. Die Spannungsversorgung für diese Relaisplatine erlaubt ein Spannungsspektrum zwischen 11- und 35 Volt (DC). Im Bereich dieser Versorgungsspannung wird die Spule des 12 Volt-Relais ausreichenden mit Spannung versorgt. Die Spannungsanpassung für die Versorgung des Relais erfolgt durch den Einsatz eines Power-MOS-FET und der darauf abgestimmten Regelungs-Elektronik. Ein weiterer Vorteil beim Einsatz dieser neuen Relaisplatinen liegt im geringeren Stromverbrauch. So lassen sich gegenüber der bisherigen Platine „2UM12DS“, je nach Höhe der angelegten Versorgungsspannung, Ströme bis zu 60% einsparen. Diese Stromeinsparung erfolgt zum einen durch den Einsatz einer stromsparenden LED (75% geringerer Stromverbrauch), zum anderen durch die automatische Regelung der Relais-Versorgungsspannung.
Die neuen Platinen sind sowohl von den Maßen-, als auch von den Anschlüssen her, kompatibel.
Dieser Platinentyp lässt sich, wie gehabt, auch weiterhin sowohl einzeln, als auch im 4er-Streifen bestellen.

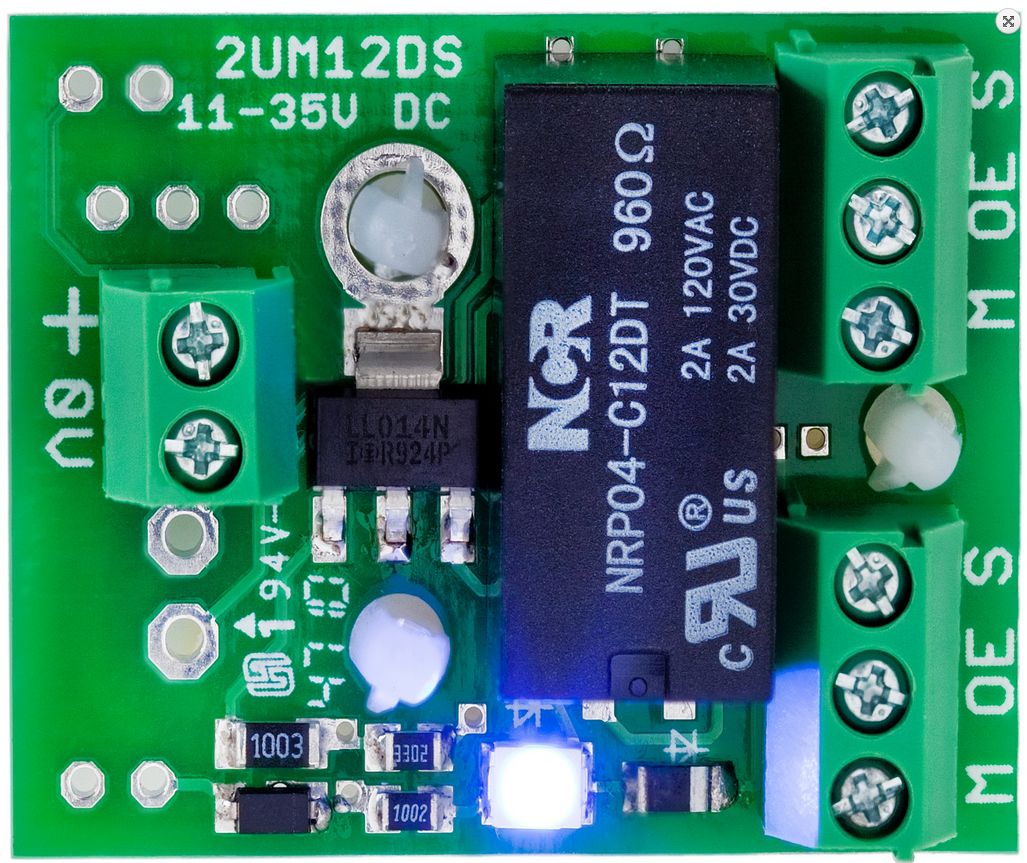

Der Betrieb dieser Platine erfolgt über eine 2-polige Schraub-Anschlussleiste (+UB, 0 Volt). Eine blaue LED zeigt den aktiven Zustand des Relais an. Es stehen zwei potentialfreie Umschaltekontakte zur Verfügung.
Die Belastbarkeit der Kontakte beträgt 2 Ampère. Die max. Schaltleistung liegt bei 60 W; 120 VA;
dieses bei einer Schaltspannung von 48V (AC/DC). Die Platine ist vor Falschpolung geschützt.
Maße der Platine: 36,5x28x21mm (LxBxH), „H“ ohne Klebesockel =15,5mm. Zur mühelosen Befestigung liegen jeder Platine 3 Klebefüße bei.

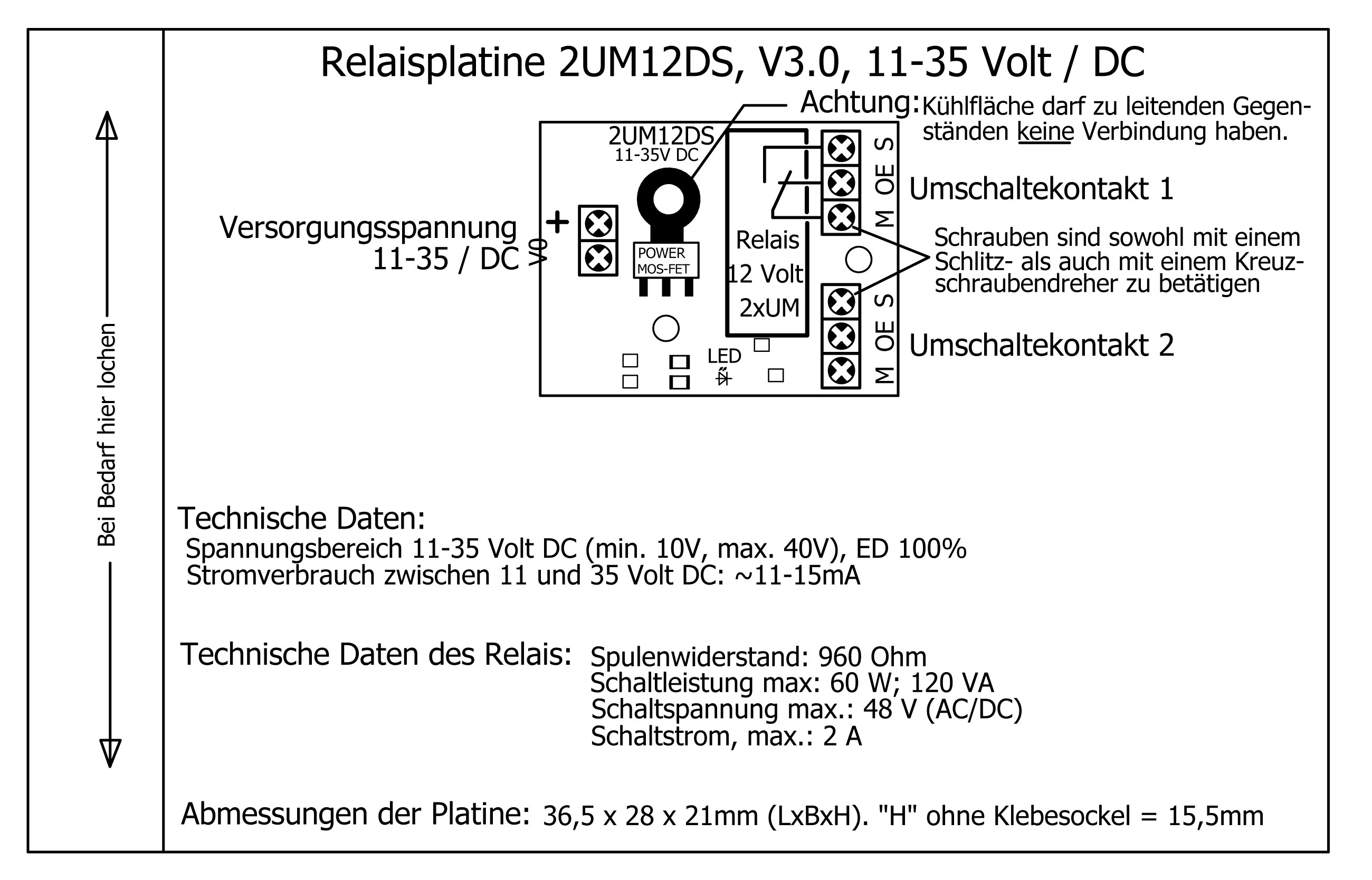

Die technischen Daten und weitere Besonderheiten dieser Platine entnehmen Sie der Anschlussbelegung.
Neu an dieser Miniatur-Relaisplatine ist, dass im Ggs. zur bisherigen Relaisplatine ein Umschalten vom 12 Volt- auf den 24 Volt Bereich entfällt. Die Spannungsversorgung für diese Relaisplatine erlaubt ein Spannungsspektrum zwischen 11- und 35 Volt (DC). Im Bereich dieser Versorgungsspannung wird die Spule des 12 Volt-Relais ausreichenden mit Spannung versorgt. Die Spannungsanpassung für die Versorgung des Relais erfolgt durch den Einsatz eines Power-MOS-FET und der darauf abgestimmten Regelungs-Elektronik. Ein weiterer Vorteil beim Einsatz dieser neuen Relaisplatinen liegt im geringeren Stromverbrauch. So lassen sich gegenüber der bisherigen Platine „2UM12DS“, je nach Höhe der angelegten Versorgungsspannung, Ströme bis zu 60% einsparen. Diese Stromeinsparung erfolgt zum einen durch den Einsatz einer stromsparenden LED (75% geringerer Stromverbrauch), zum anderen durch die automatische Regelung der Relais-Versorgungsspannung.
Die neuen Platinen sind sowohl von den Maßen-, als auch von den Anschlüssen her, kompatibel.
Dieser Platinentyp lässt sich, wie gehabt, auch weiterhin sowohl einzeln, als auch im 4er-Streifen bestellen.
Der Betrieb dieser Platine erfolgt über eine 2-polige Schraub-Anschlussleiste (+UB, 0 Volt). Eine blaue LED zeigt den aktiven Zustand des Relais an. Es stehen zwei potentialfreie Umschaltekontakte zur Verfügung.
Die Belastbarkeit der Kontakte beträgt 2 Ampère. Die max. Schaltleistung liegt bei 60 W; 120 VA;
dieses bei einer Schaltspannung von 48V (AC/DC). Die Platine ist vor Falschpolung geschützt.
Maße der Platine: 36,5x28x21mm (LxBxH), „H“ ohne Klebesockel =15,5mm. Zur mühelosen Befestigung liegen jeder Platine 3 Klebefüße bei.
Die technischen Daten und weitere Besonderheiten dieser Platine entnehmen Sie der Anschlussbelegung.
Umfangreiche Beschreibung und Druckvorlage
11-35 Volt /DC, 2xUM, auch im 4er-Streifen erhältlich
