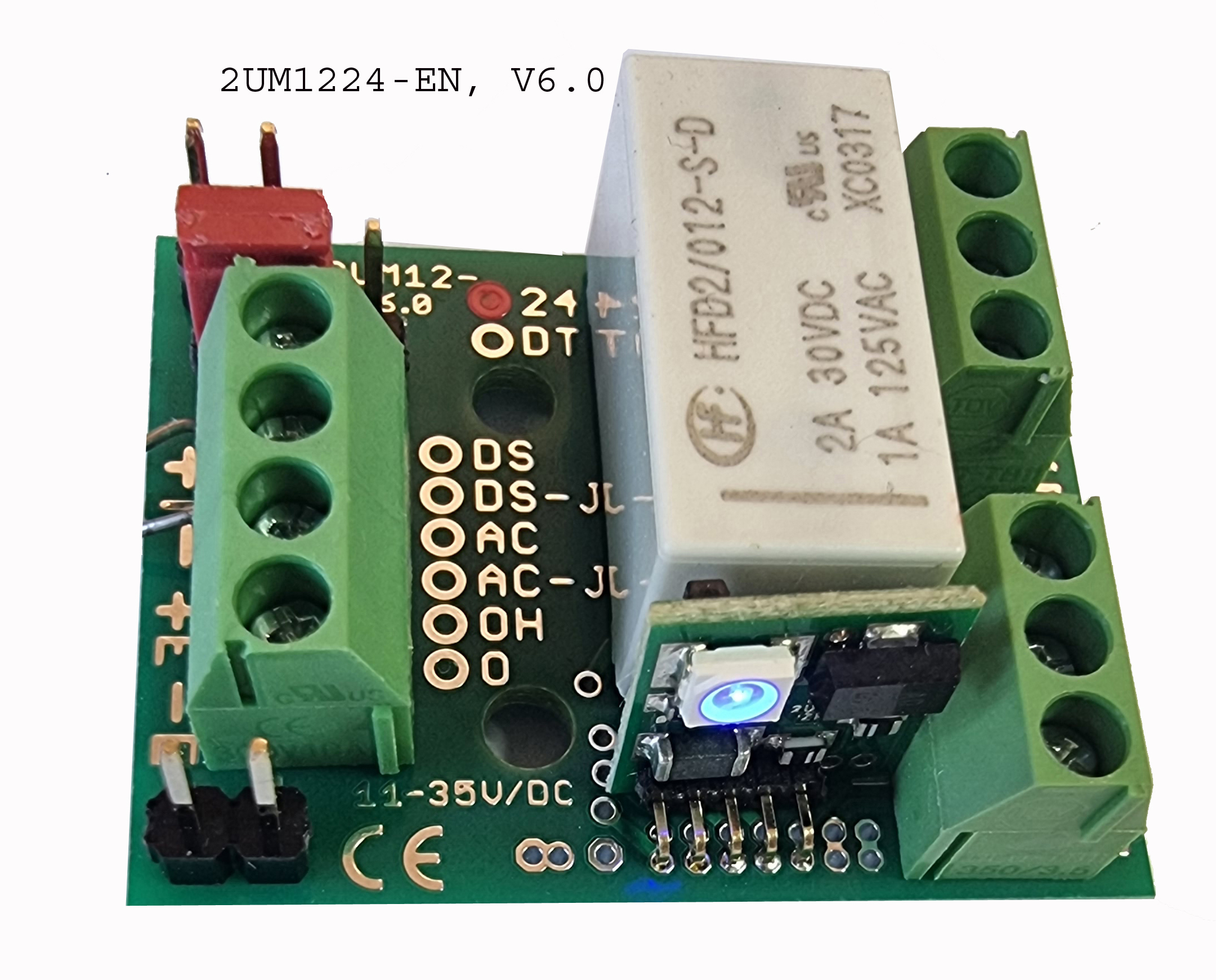

Aufgrund ihrer Universalität deckt diese Miniatur – Relaisplatine den Bedarf für viele Anforderungen aus dem Bereich der Gefahrenmelde- Schwachstromtechnik ab. Bereits mit Steuerströmen von unter einem Milliampère wird das Relais zuverlässig zum Anzug gebracht.
Besonderheiten dieser Platine:
- Breites Spannungsspektrum (11-35V / DC), das bedeutet: Keine doppelte Lagerhaltung für 12 und 24 Volt Platinen.
- Ein- und Ausschalten des Schaltverstärkers. Durch das Umstecken eines Jumpers wird festgelegt, ob das Relais direkt - also beim Anlegen der Betriebsspannung zum Anzug gebracht werden soll - oder ob die Ansteuerung des Relais über die beiden Schaltverstärker- Eingänge („+E“ oder/und „-E“) erfolgen soll. Im letztgenannten Fall führen Ströme von unter einem Milliampère zum Anzug des Relais (s. Datenblatt).
-

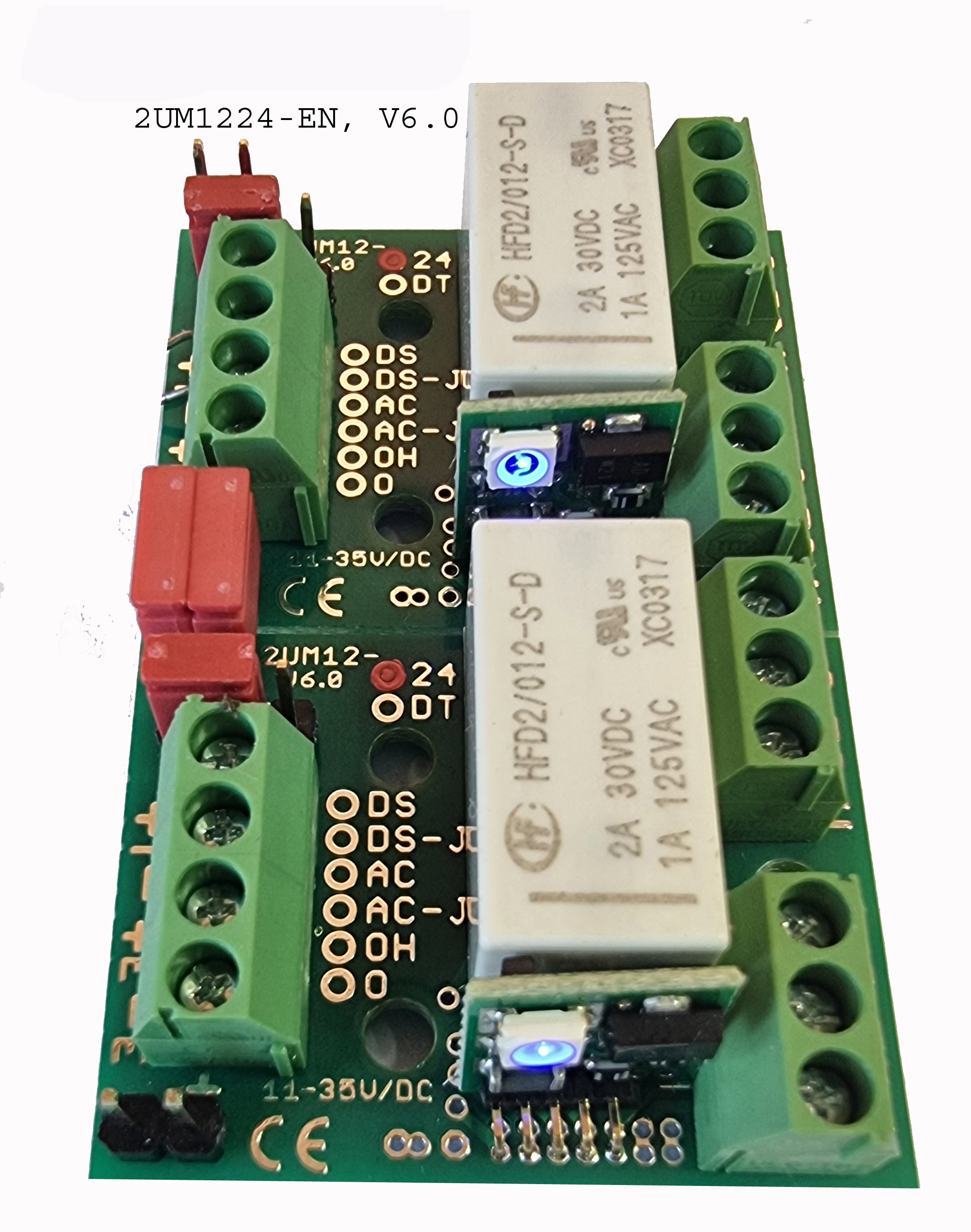

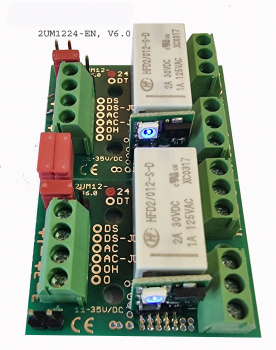

Bequemes Durchverbinden der Versorgungsspannung durch das vertikale Anreihen mehrerer Platinen. Dabei lässt sich die Versorgungsspannung mittels beigefügter Jumpern von Platine zu Platine durchverbinden. Es muss in diesem Fall nur eine Platine über die Anschlussklemmen mit der Versorgungsspannung verbunden sein. Alle weiteren-, untereinander platzierten Platinen werden über die Jumper versorgt.
- Diese Platinen können auch im 4er-Streifen zum Selberabbrechen bestellt werden (diesen Wunsch bitte bei der Bestellung besonders vermerken). Ferner können bei Bedarf sogar bis zu 20 Platinen zusammenhängend geordert werden („ein Nutzen“). Dann lassen sich fünf 4er-Streifen und bei Bedarf auch jede Platine einzeln abbrechen!

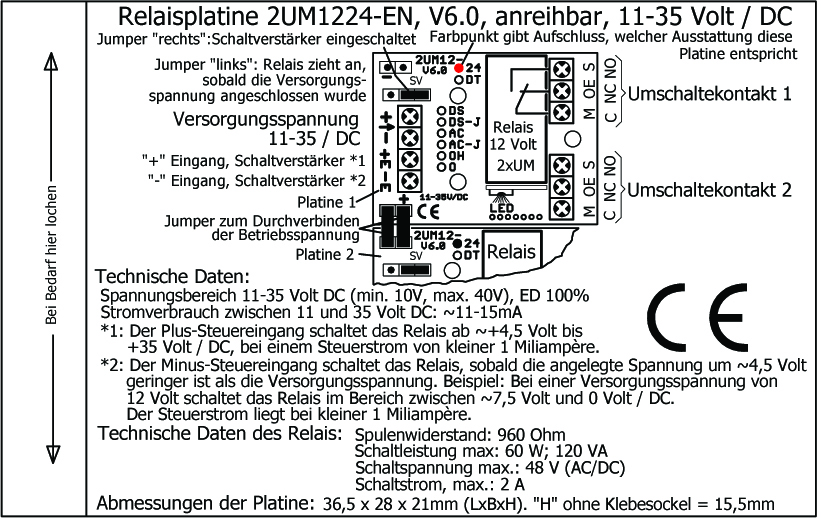

- Drei selbstklebende Befestigungssockel, der Beipackzettel und zwei Jumper zum Durchverbinden der Versorgungsspannung liegen jeder Platine bei.
