Optokoppler Relaisplatinen

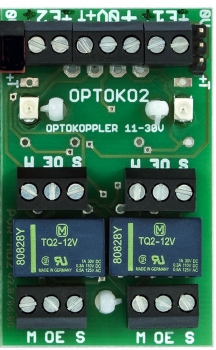

Betriebsspannung: 10-14,5 Volt /DC, Schaltstrom der Relais: 2 Ampère, jedem Relais sind zwei Umschaltkontakte zugeordnet, je eine grüne LED signalisiert: "Relais aktiv", die Relais werden - sofern die Versorgungsspannung angelegt ist - durch das Anlegen einer Spannung an den Optokoppler-Eingängen (4,5-30V/DC, I = 0,4-3mA) zum Anzug gebracht, ein "Plus-Signal" am Test-Eingang "+T" lässt sämtliche Relais zum Anzug bringen, zur raschen Montage der Platine liegen jeder Verpackungseinheit 4 große selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.

Download Datenblatt

Download Beipackzettel

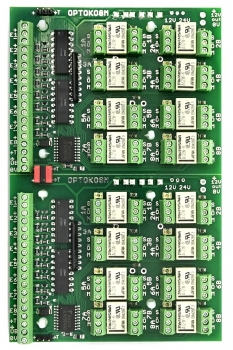

Betriebsspannung: 10-14,5 Volt /DC, Schaltstrom: 2 Ampère, jedem Relais sind zwei Umschaltkontakte zugeordnet, je eine grüne LED signalisiert: "Relais aktiv", die Platinen sind anreihbar, die Relais werden - sofern die Versorgungsspannung angelegt ist - durch das Anlegen einer Spannung an den Optokoppler-Eingängen (4,5-30V/DC, I = 0,4-3mA) zum Anzug gebracht, ein "Plus-Signal" am Test-Eingang "+T" lässt sämtliche Relais (auch wenn mehrere Platinen untereinander durchverbunden sind) zum Anzug bringen, über die vorhandenen Stiftleisten (oben und unten) lassen sich diese Platinen "OPTOKO8MA" über die ebenfalls anreihbare Platine "OPTOKO8M" mit einer Spannung von 12 V /DC versorgen (je 3 Jumper sind im Lieferumfang enthalten), es können bis zu 3 Platinen der Sorte "OPTOKO8MA" von der "OPTOKO8M" versorgt werden, zur raschen Montage der Platine liegen jeder Verpackungseinheit 4 große selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.

Download Datenblatt

Download Beipackzettel

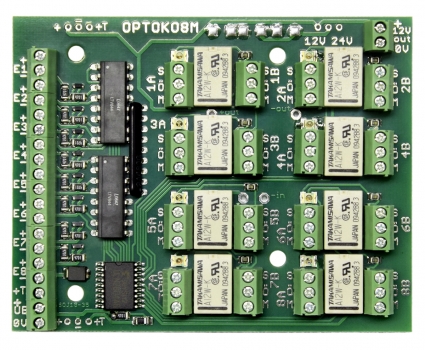

Betriebsspannung: 9,5-36 Volt /DC, Schaltstrom: 2 Ampère, jedem Relais sind zwei Umschaltkontakte zugeordnet, je eine grüne LED signalisiert: "Relais aktiv", die Platinen sind anreihbar, die Relais werden - sofern die Versorgungsspannung angelegt ist - durch das Anlegen einer Spannung an den Optokoppler-Eingängen (4,5-30V/DC, I = 0,4-3mA) zum Anzug gebracht, ein "Plus-Signal" am Test-Eingang "+T" lässt sämtliche Relais (auch wenn mehrere Platinen untereinander durchverbunden sind) zum Anzug bringen, über die vorhandenen Stiftleisten (oben und unten) lässt sich diese Platine "OPTOKO8M" mit den anreihbaren Platinen "OPTOKO8MA" kombinieren, es können bis zu 3 Platinen der Sorte "OPTOKO8MA" von der "OPTOKO8M" versorgt werden, eine 2polige Anschlussklemme bekommt vom Wandler eine konstante Spannung von 12 Volt /DC, der Entnahmestrom an dieser Klemme liegt bei 300mA und er reduziert sich je angeschlossener Platine "OPTOKO8M12" um jeweils 100mA, zur raschen Montage der Platine liegen jeder Verpackungseinheit 4große selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.
