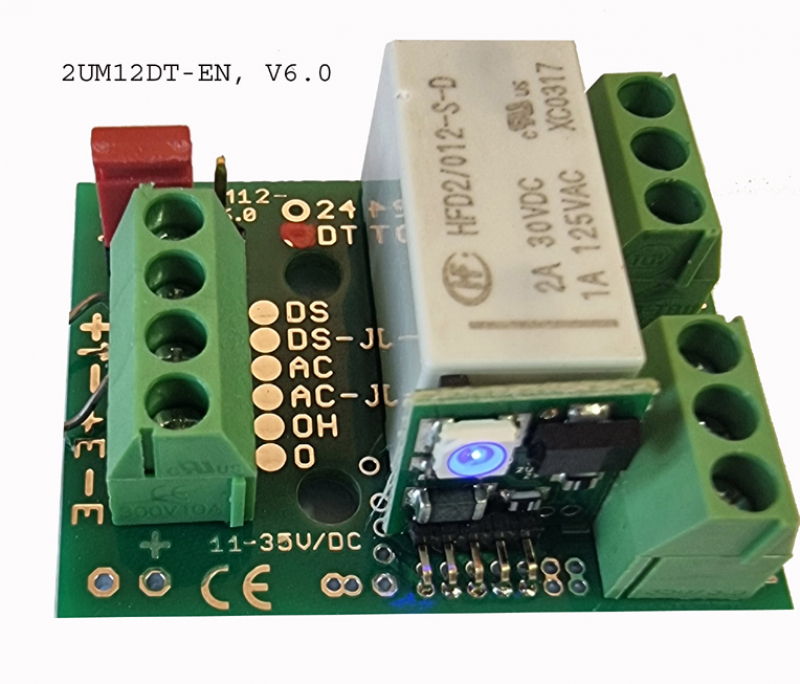

Miniatur-Relaisplatine mit Schaltverstärker 2UM12DT-EN (V6.0)
Aufgrund ihrer Universalität deckt diese Miniatur – Relaisplatine den Bedarf für viele Anforderungen aus dem Bereich der Gefahrenmelde- Schwachstromtechnik ab. Bereits mit Steuerströmen von unter einem Milliampère wird das Relais zuverlässig zum Anzug gebracht.
Besonderheiten dieser Platine:
Besonderheiten dieser Platine:
- Breites Spannungsspektrum (11-35V / DC), das bedeutet: Keine doppelte Lagerhaltung für 12 und 24 Volt Platinen.
- Ein- und Ausschalten des Schaltverstärkers. Durch das Umstecken eines Jumpers wird festgelegt, ob das Relais direkt - also beim Anlegen der Betriebsspannung zum Anzug gebracht werden soll - oder ob die Ansteuerung des Relais über die beiden Schaltverstärker- Eingänge („+E“ oder/und „-E“) erfolgen soll. Im letztgenannten Fall führen Ströme von unter einem Milliampère zum Anzug des Relais (s. Datenblatt).
-
Drei selbstklebende Befestigungssockel und der Beipackzettel liegen jeder Platine bei.
Aufgrund ihrer Universalität deckt diese Miniatur – Relaisplatine den Bedarf für viele Anforderungen aus dem Bereich der Gefahrenmelde- Schwachstromtechnik ab. Bereits mit Steuerströmen von unter einem Milliampère wird das Relais zuverlässig zum Anzug gebracht.
Besonderheiten dieser Platine:
Besonderheiten dieser Platine:
- Breites Spannungsspektrum (11-35V / DC), das bedeutet: Keine doppelte Lagerhaltung für 12 und 24 Volt Platinen.
- Ein- und Ausschalten des Schaltverstärkers. Durch das Umstecken eines Jumpers wird festgelegt, ob das Relais direkt - also beim Anlegen der Betriebsspannung zum Anzug gebracht werden soll - oder ob die Ansteuerung des Relais über die beiden Schaltverstärker- Eingänge („+E“ oder/und „-E“) erfolgen soll. Im letztgenannten Fall führen Ströme von unter einem Milliampère zum Anzug des Relais (s. Datenblatt).
-
Drei selbstklebende Befestigungssockel und der Beipackzettel liegen jeder Platine bei.

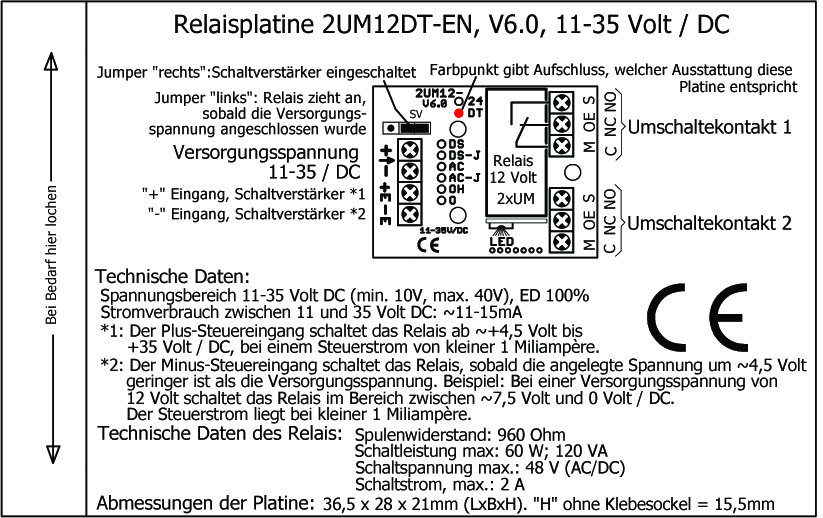

Datenblatt und Beipackzettel
