Störmelde-Prüftableau

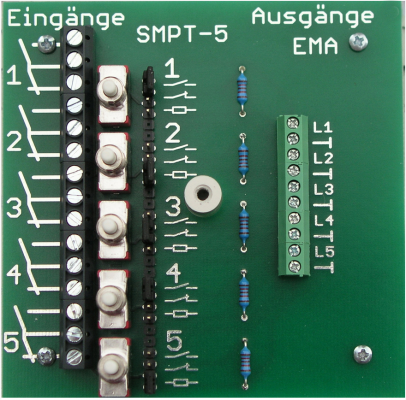

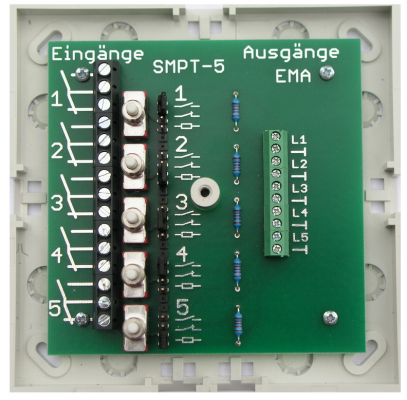

Dieses Störmelde-Prüftableau "SMPT-5S" in der Standard, also in der Platinenversion, wurde konzipiert, um Störungsmeldungen beliebiger Quellen, wie z.B. von der Heizung, von der Klimaanlage, von der Notstromversorgung USV, der EDV und anderer Gebäude-relevanter Störungen an eine Leitstelle, zum Pförtner etc. weiterleiten zu können. Da die Störungen aus bspw. Heizung, Klima, EDV unterschiedliche Potentiale liefern um eine Störungsmeldung als solche erkennen zu können (manchmal schließt oder öffnet ein Kontakt, oder im besten Fall ist die Störungsmeldung mit einem Überwachungswiderstand, im Störung-"absetzenden"-System, also als Differenzial-Meldelinie geschaltet), lässt sich durch das Umstecken eines Jumpers je Überwachungskanal das Störungskriterium festlegen: 1.Öffnungs-Kontakt, 2.Schließer-Kontakt, 3.Öffnungs-Kontakt mit Widerstandsüberwachung.

Download Datenblatt
