Sicherungsplatinen

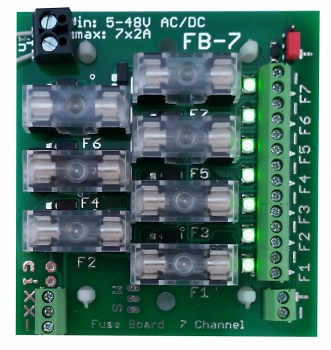

Bei der hier vorgestellten 7-fach Sicherungsplatine "FB-7" handelt es sich um eine im weiten Spannungsspektrum zwischen 5-48V AC/DC zu betreibende Einheit. Außerdem lassen sich die 7 LED durchs Umstecken eines Jumpers dunkelsteuern. Ein Kaskadier- Anschluss lässt mehrere dieser „FB-7“ Sicherungsplatinen so koppeln, dass mit dem Umstecken des Test- Jumpers „T“ auf einer der Sicherungsplatinen, alle LED der untereinander verdrahteten Sicherungsplatinen leuchten. Auf diese Weise wird eine defekte Sicherung rasch erkannt.


Download Datenblatt

Download Beipackzettel

Bei der hier vorgestellten 7-fach Sicherungsplatine "FB-7.int" handelt es sich um eine im weiten Spannungsspektrum zwischen 5-48V AC/DC zu betreibende Einheit. Der Unterschied zu der Sicherungsplatine „FB-7“ besteht darin, dass bei dieser ein Halbleiter- Relais mit zwei Kontakten zum Einsatz kommt (NO und NC), welches eine Sammelmeldung beim Ausfall einer- oder mehrerer Sicherungen erzeugt. Diese Sammelmeldung kann z.B. ein Übertragungsgerät ansteuern und zugleich die Dunkelsteuerung aller LED, der aus dieser Baureihe verknüpften Platinen aufheben. Die LED leuchten nur dann, wenn mindestens eine Sicherung durchgebrannt ist.


Download Datenblatt

Download Beipackzettel
