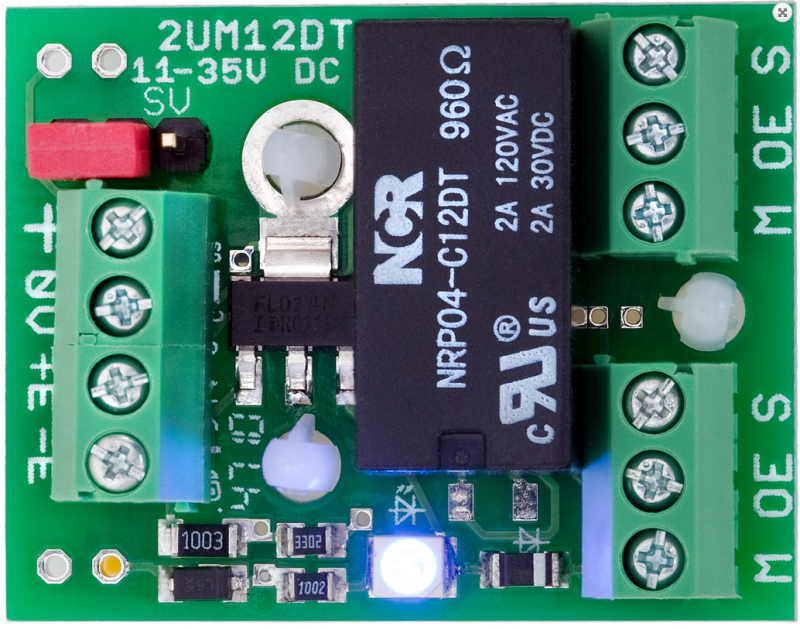

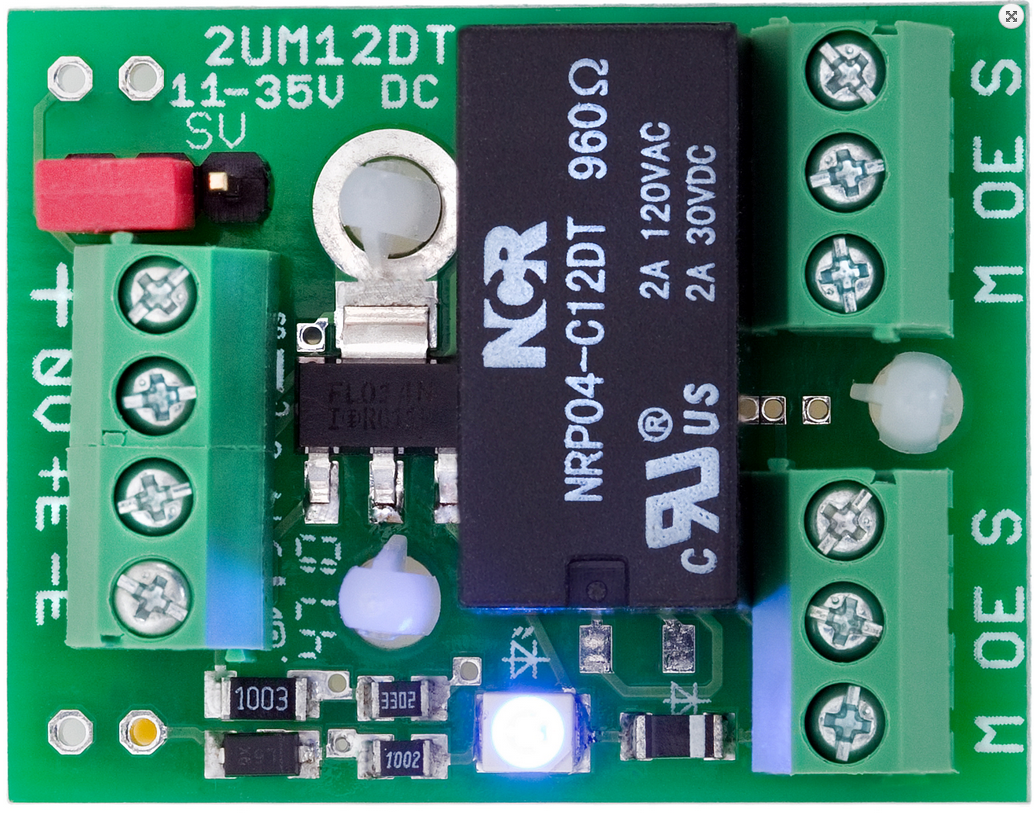

Miniatur-Relaisplatine "2UM12DT"

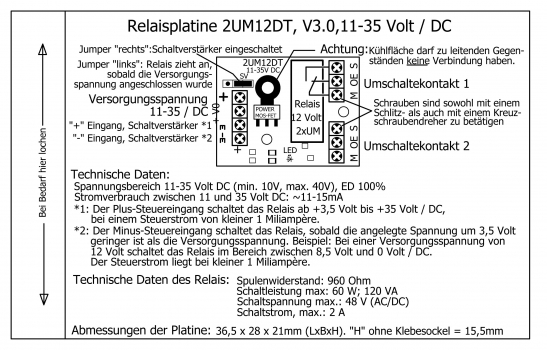

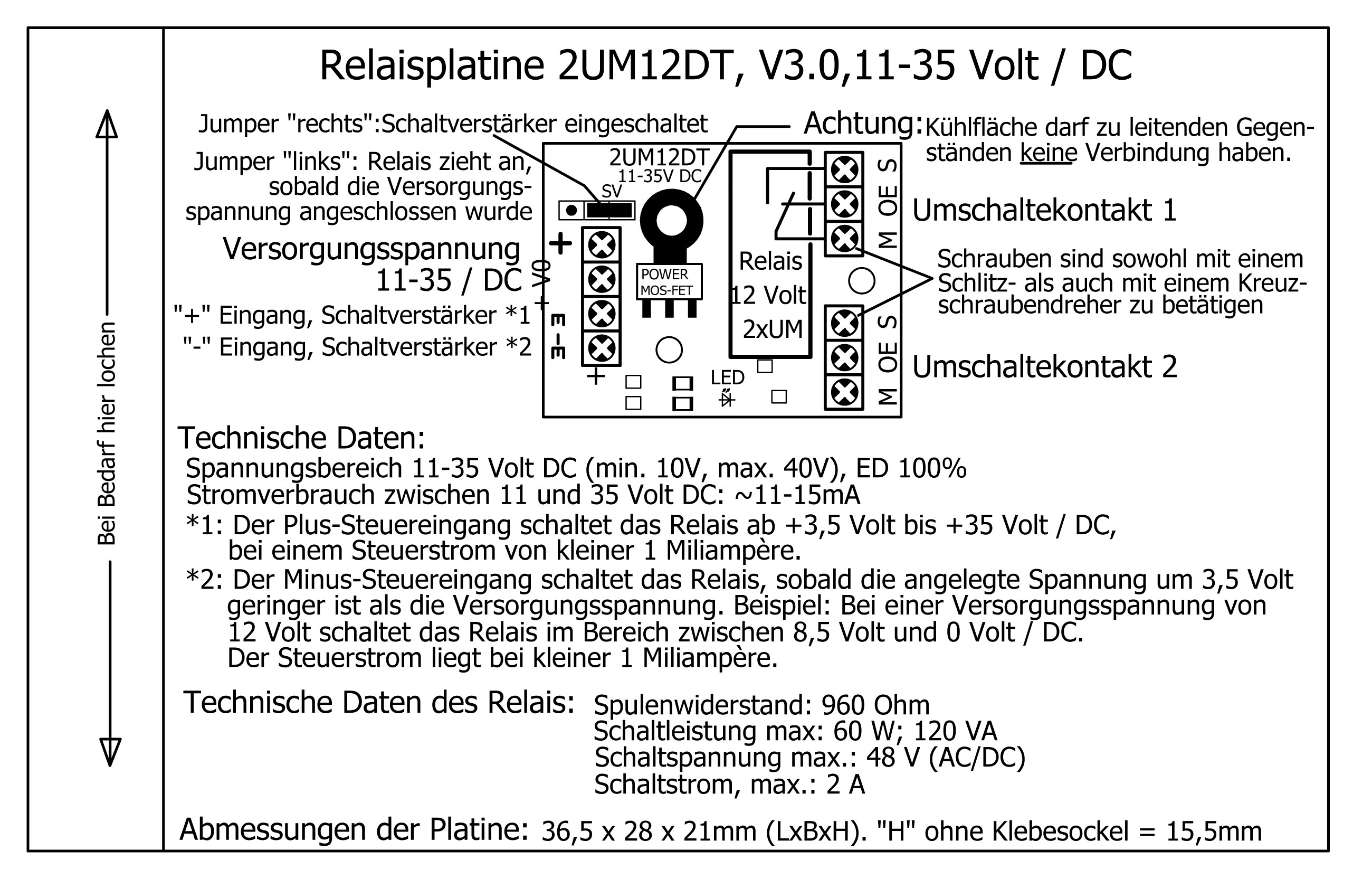

Betriebsspannung: 11-35 Volt /DC, Schaltstrom: 2 Ampère, zwei Umschaltkontakte, mit abschaltbarem Schaltverstärker (durch das Umstecken eines Jumpers), blaue LED signalisiert: "Relais aktiv", zur raschen Montage der Platine liegen jeder Verpackungseinheit 3 selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten. UMFANGREICHE BESCHREIBUNG UND DRUCKVORLAGE siehe "DOWNLOADS" (unten).
Relaisplatine „2UM12DT“, V3.0, neu: Spannungsbereich 11-35 V/ DC
Diese Relaisplatine „2UM12DT, V3.0“ ist die Weiterentwicklung der bisherigen Miniatur-Relaisplatinen „2UM12DT“. Genauso wie die Platine „2UM1224“ ist diese Platine mit einem ein- und ausschaltbaren Schaltverstärker versehen.
Besonderheiten dieser Platine:
-Breites Spannungsspektrum (11-35V / DC). Das Umschalten der Spannung von 12 auf 24 Volt (wie beim „Vorgängertyp“) entfällt.
-Ein- und Ausschalten des Schaltverstärkers. Durch das Umstecken eines Jumpers wird fest-gelegt, ob das Relais direkt - also durch das Anlegen der Betriebsspannung zum Anzug ge-bracht werden soll - oder ob die Ansteuerung des Relais über die beiden Schaltverstärker-Eingänge („+E“ oder/und „-E“) erfolgen soll. Im letztgenannten Fall führen Ströme von untereinem Miliampère zum Anzug des Relais (s. Datenblatt).
Maße der Platine: 28mm x 37mm. Schraubanschlüsse ermöglichen eine rasche Verdrahtung der Platine. Zur mühelosen Befestigung liegen jeder Platine 3 Klebefüße bei.
Weitere Daten: Siehe Beipackzettel zur Relaisplatine.
Diese Relaisplatine „2UM12DT, V3.0“ ist die Weiterentwicklung der bisherigen Miniatur-Relaisplatinen „2UM12DT“. Genauso wie die Platine „2UM1224“ ist diese Platine mit einem ein- und ausschaltbaren Schaltverstärker versehen.
Besonderheiten dieser Platine:
-Breites Spannungsspektrum (11-35V / DC). Das Umschalten der Spannung von 12 auf 24 Volt (wie beim „Vorgängertyp“) entfällt.
-Ein- und Ausschalten des Schaltverstärkers. Durch das Umstecken eines Jumpers wird fest-gelegt, ob das Relais direkt - also durch das Anlegen der Betriebsspannung zum Anzug ge-bracht werden soll - oder ob die Ansteuerung des Relais über die beiden Schaltverstärker-Eingänge („+E“ oder/und „-E“) erfolgen soll. Im letztgenannten Fall führen Ströme von untereinem Miliampère zum Anzug des Relais (s. Datenblatt).
Maße der Platine: 28mm x 37mm. Schraubanschlüsse ermöglichen eine rasche Verdrahtung der Platine. Zur mühelosen Befestigung liegen jeder Platine 3 Klebefüße bei.
Weitere Daten: Siehe Beipackzettel zur Relaisplatine.
