Batteriespannung

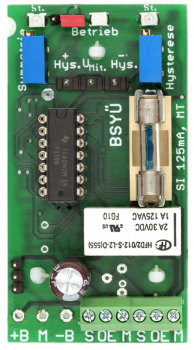

Diese BSYÜ-Platine zur Symmetrie-Überwachung von Batterien oder Akkus ist mit wenigen Handgriffen auf die erforderlichen Grenzwerte einzustellen. Mithilfe eines Multimeters lässt sich diese Einstellung durch das Justieren der Trimmer vornehmen. Zuerst wird die "Null-Justierung" bzw. die "Ur-Justierung" bei einem gut geladenen, neuen Pärchen von zwei in-Reihe geschalteter 12 Volt Akkus vorgenommen. Mit dem linken Trimmer erfolgt dieser Null-Abgleich, gemessen am Mittelabgriff des Akku-Pärchens. Danach wird die Hysterese festgelegt, in dessen Spektrum sich die Spannung an der Mittelanzapfung des intakten Akkus bewegen darf. Wird bspw. eine Hysterese-Spannung von +/- 0,5 Volt (bezogen auf die Spannung am Mittelabgriff), dann führt das Über- oder Unterschreiten dieses Wertes zu einer Störungsmeldung (Relais zieht an).

Download Datenblatt

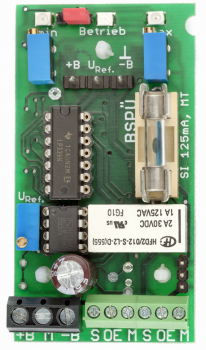

Diese BSPÜ-Platine zur Spannungsüberwachung von Batterien oder Akkus ist mit wenigen Handgriffen auf die erforderlichen Grenzwerte für die Über- oder Unterspannungs- "Erfassung" einzustellen. Mithilfe eines Multimeters und eines Labor-Netzteils lässt sich diese Einstellung durch das Justieren der Trimmer vornehmen. Zuerst wird die Referenzspannung "Uref" auf 10 Volt eingestellt. Danach werden die Spannungen "Umin" und "Umax" eingestellt (s. ausführliche Beschreibung). Das Besondere der elektronischen Überwachung besteht darin, dass für die Überwachung ein besonders geringer Strom (max. 3mA) erforderlich ist.

Download Datenblatt

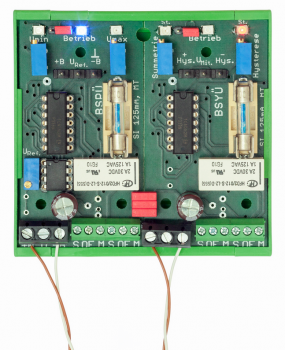

Dieses Platinen-Pärchen "BSP-YÜ-C" (bestehend aus der Batterie- Spannungs- Überwachung "BSPÜ" und der Batterie- Symmetrie- Überwachung "BSYÜ")wird im Verbund geliefert. Die technischen Details entnehmen Sie bitten den Beschreibungen im Online-Shop für die Produkte "BSPÜ" und "BSYÜ". Im Lieferumfang ist der Rahmen für die Aufnahme der Platinen, zur Befestigung an einer C-Schiene enthalten.

Download Datenblatt
