Spannungswandler-Platine "SPW5-5", 5V, 5W
Der Spannungswandler erzeugt beim Anlegen einer Versorgungsspannung zwischen 9,2-36V Volt/DC eine potentialfreie stabile Ausgangsspannung von 5 Volt/DC, bei einem max. Entnahmestrom von 1,0 Ampère, eine blaue LED zeigt an: "Ausgangsspannung vorhanden", eine weitere rote LED lässt sich über einen Jumper "zuschalten" fall kenntlich gemacht werden soll, dass die Potentialtrennung zwischen dem Eingang und dem Ausgang durch das Stecken eines weiteren Jumpers aufgehoben ist (in diesem Fall ist der "Minus-Vin" Eingang mit dem "Minus-Vout" Ausgang verbunden), zur raschen Montage der Platine liegen jeder Verpackungseinheit 4 selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.

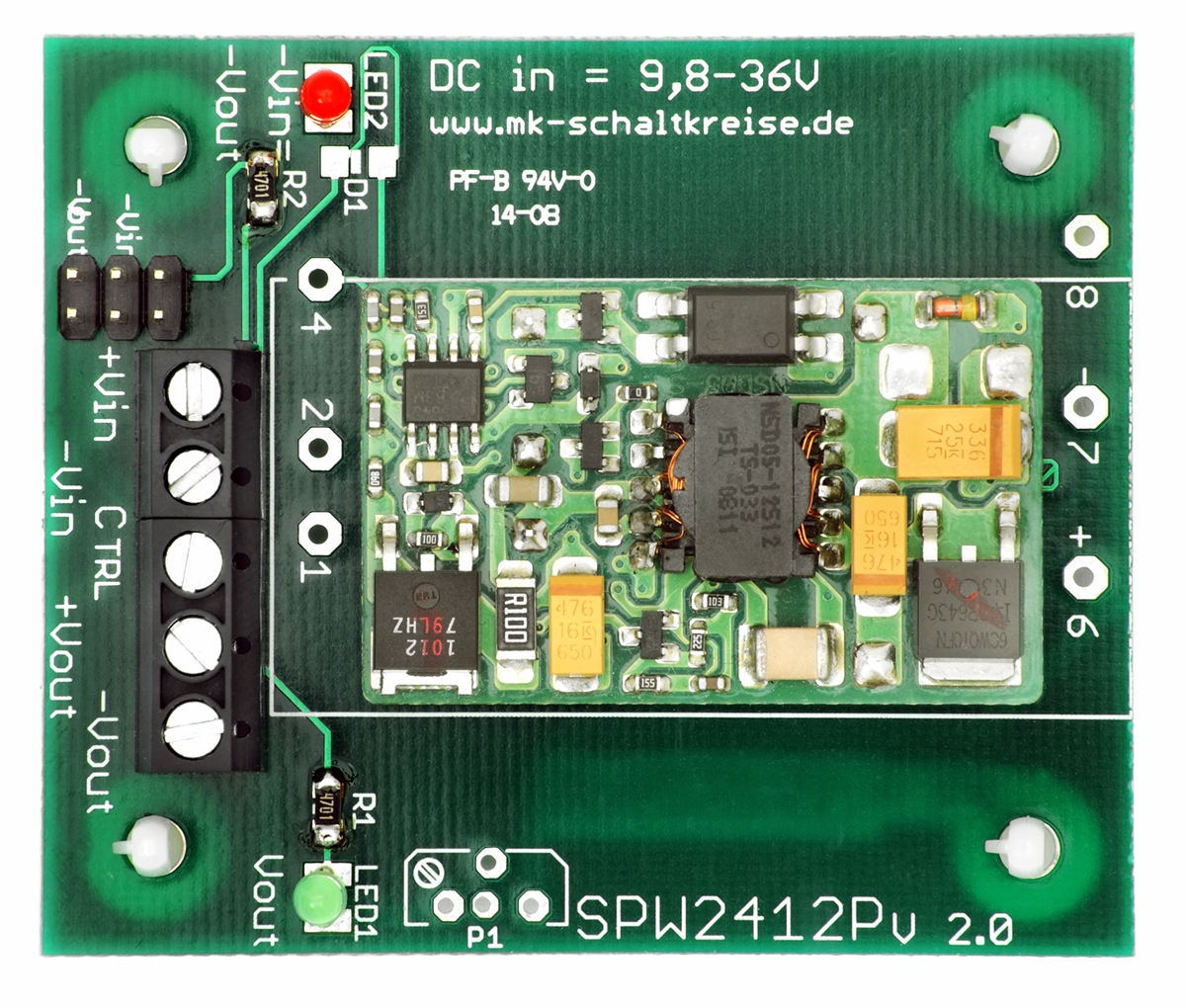

Spannungswandler-Platine SPW2412P erzeugt stabile 3,3, 5, 9, 12 oder 15Volt.
Es gibt sie in drei Leistungsstufen: 5 Watt, 10 Watt und 15 Watt
Eine Reihenschaltung von zwei 12 Volt-Platinen macht aus 12 Volt = 24 Volt.(Diese Spannungswandler-Platinen können in diversen Ausgangsspannungen geliefert werden. Siehe Beiblatt)
Diese Spannungswandler-Platine SPW2412P hat gegenüber der Spannungswandler-Platine SPW2412, den Vorteil der Potentialtrennung zwischen Ein- und Ausgang. Somit ist es möglich, mit einer Reihenschaltung von zwei 12Volt-Modulen aus 12 Volt, 24 Volt zu erzeugen.
Eine Spannungserzeugung von + 12 Volt und - 12 Volt ist ebenfalls zu realisieren, da mittels eines Jumpers festgelegt werden kann, auf welchem der beiden Spannungswandler-Platinen sich die Bezugsmasse befinden soll.
Ein weiterer Vorteil dieser Spannungswandler-Platine besteht darin, dass je nach Typ, bereits ab einer Eingangsspannung von 9,2 V (5W-Variante), 9,8V (10W-Variante) und ab 9,4 Volt (15W-Variante), eine Spannung von 12 Volt erzeugt wird. Das bedeutet, dass das Spannungsspektrum zwischen z.B. 9,8V-36V DC eine stabile Ausgangsspannung von 12 Volt liefert. Dieses kann besonders dann von Vorteil sein, wenn eine Notstromversorgung auf Akkubetrieb umgeschaltet hat und die zu speisenden Komponenten auf eine Betriebsspannung von 12Volt angewiesen sind. Der "Control-Eingang" ermöglicht eine Abschaltung der Ausgangsspannung durch das Anlegen von 0 Volt.
Die Module, die sich auf der Spannungswandler-Platine befinden gibt es in drei Leistungsstufen (5W, 10W oder 15W) und in 5, bzw. 4 unterschiedlichen Spannungswerten: 3,3V, 5V, 9V(nur in der 10W Variante), 12V und 15 Volt.
Es gibt sie in drei Leistungsstufen: 5 Watt, 10 Watt und 15 Watt
Eine Reihenschaltung von zwei 12 Volt-Platinen macht aus 12 Volt = 24 Volt.(Diese Spannungswandler-Platinen können in diversen Ausgangsspannungen geliefert werden. Siehe Beiblatt)
Diese Spannungswandler-Platine SPW2412P hat gegenüber der Spannungswandler-Platine SPW2412, den Vorteil der Potentialtrennung zwischen Ein- und Ausgang. Somit ist es möglich, mit einer Reihenschaltung von zwei 12Volt-Modulen aus 12 Volt, 24 Volt zu erzeugen.
Eine Spannungserzeugung von + 12 Volt und - 12 Volt ist ebenfalls zu realisieren, da mittels eines Jumpers festgelegt werden kann, auf welchem der beiden Spannungswandler-Platinen sich die Bezugsmasse befinden soll.
Ein weiterer Vorteil dieser Spannungswandler-Platine besteht darin, dass je nach Typ, bereits ab einer Eingangsspannung von 9,2 V (5W-Variante), 9,8V (10W-Variante) und ab 9,4 Volt (15W-Variante), eine Spannung von 12 Volt erzeugt wird. Das bedeutet, dass das Spannungsspektrum zwischen z.B. 9,8V-36V DC eine stabile Ausgangsspannung von 12 Volt liefert. Dieses kann besonders dann von Vorteil sein, wenn eine Notstromversorgung auf Akkubetrieb umgeschaltet hat und die zu speisenden Komponenten auf eine Betriebsspannung von 12Volt angewiesen sind. Der "Control-Eingang" ermöglicht eine Abschaltung der Ausgangsspannung durch das Anlegen von 0 Volt.
Die Module, die sich auf der Spannungswandler-Platine befinden gibt es in drei Leistungsstufen (5W, 10W oder 15W) und in 5, bzw. 4 unterschiedlichen Spannungswerten: 3,3V, 5V, 9V(nur in der 10W Variante), 12V und 15 Volt.
Umfangreiche Beschreibung und Druckvorlage
