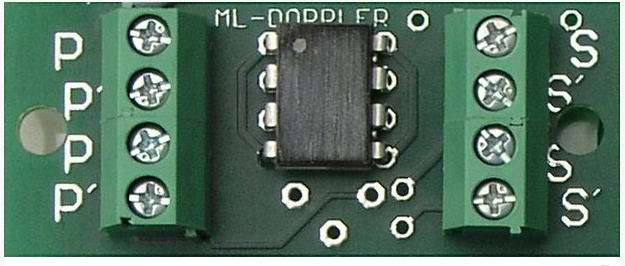

Meldelinien Doppler 1-fach, in der Standardversion
Das Besondere dieser Meldelinien-Doppler-Platine besteht darin, dass ein zweiter Stromkreise, durch den Stromfluss einer vorhandenen Meldegruppen, bspw. über einen Magnet-Öffnungs-Kontakt, geschlossen werden kann. Dieser zweite Stromkreis (Sekundär-Kreis) benötigt keine separate Stromversorgung, sondern es reicht der geringe Stromfluss über den Magnet-Öffnungs-Kontakt (Primär-Kreis) aus, um einen zweiten Stromkreis zu schließen. Somit lässt sich auf sehr einfache und effiziente Weise, ein zweiter Stromkreis durch den Stromfluss über den ersten Stromkreis, potentialfrei steuern. Zur Befestigung dieser Platine liegen jeder Verpackungseinheit 2 selbstklebende Befestigungssockel bei. Der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.
Einsatzbereich:
Dieser “ML-DOPPLER” – Baustein kann dort sinnvoll zum Einsatz gebracht werden, wo an einer bereits durch einen Magnetkontakt überwachten Tür z.B. ein sog. Tagalarmsystem o.ä. nachgerüstet werden soll. Beim Einbau dieser “ML-DOPPLER” – Platine entfällt dann die Montage eines weiteren Magnetkontaktes. Aufgrund der Vielfalt dieses “ML-DOPPLER” - Bausteins lässt sich z.B. außerdem mit einem geringen Aufwand eine Parallelanzeige zum Zustand einer Tür oder eines Fensters (offen oder geschlossen) realisieren. Hier kommt die Variante der “ML-DOPPLER” – Platine mit einer eingebauten LED zum Einsatz. In diesem Fall wird der Primärkreis der “ML-DOPPLER” – Platine wie üblich in den Stromkreis der/des Magnetkontakte/s eingebunden um dann über eine integrierte LED den Zustand der Tür oder des Fensters anzeigen zu können. Bei dieser Schaltungsvariante ist zur Aktivierung der LED Anzeige eine externe Stromversorgung nötig. Sollte eine Vielzahl von Magnet-Öffnungs-Kontakten gedoppelt werden müssen, z.B. wenn ein sog. Gebäudemanagement und die Einbruchmeldeanlage parallel betrieben werden, dann gibt´s diese “ML-DOPPLER” – Platine im 8er-Verbund in der Gehäusevariante.
Produktbeschreibung:
Die Platine “ML-DOPPLER” wird mit den sog. Primäreingängen “P” in den Stromkreis einer Meldelinie ein geschleift um damit einen zweiten Stromkreis potentialfrei zu steuern: Den Sekundärkreis “S”. Da der Primärkreis der “ML-DOPPLER”-Platine als Reihenschaltung in die bestehende Meldelinie eingebunden wird, belastet sie diese nicht. Genutzt wird der Spannungsabfall von ca. einem Volt über die Eingänge des LED-Halbleitereingangs dieser “ML-DOPPLER” - Platine. Da dieser LED-Halbleitereingang bereits ab 0,33mA (das bedeutet: Bei einer Meldelinienspannung von 12Volt darf der Endwiderstand der Meldelinie bis zu 36kOhm betragen) den Sekundär-Ausgang sicher aktiviert, also durchsteuert, bedarf diese Schaltung keiner externen Stromversorgung zur Aktivierung des Halbleiterausgangs. Um im Bedarfsfall das eine Volt Spannungsabfall am LED-Halbleitereingang kompensieren zu können gibt´s optional eine Platinen Variante mit Wendeltrimmer. Hiermit lässt sich durch eine entsprechende Aufteilung von Endwiderstand und Wendeltrimmer mithilfe einer Strommessung, der für die Meldelinie übliche Ruhestrom durch den Trimmerabgleich wieder herstellen. Als weitere Option kann diese “ML-DOPPLER” – Platine mit einem Endwiderstand für den Sekundärkreis “S” ausgeliefert werden. Damit entfällt der Einsatz eines Widerstandes an den Schraubklemmen “S” und “S`”. 4fach Platine “ML-DOPPLER” 2fach Platine “ML-DOPPLER mit Trimmern “ML-DOPPLER” Platine mit integr. Sekundärwid.
Dieser “ML-DOPPLER” – Baustein kann dort sinnvoll zum Einsatz gebracht werden, wo an einer bereits durch einen Magnetkontakt überwachten Tür z.B. ein sog. Tagalarmsystem o.ä. nachgerüstet werden soll. Beim Einbau dieser “ML-DOPPLER” – Platine entfällt dann die Montage eines weiteren Magnetkontaktes. Aufgrund der Vielfalt dieses “ML-DOPPLER” - Bausteins lässt sich z.B. außerdem mit einem geringen Aufwand eine Parallelanzeige zum Zustand einer Tür oder eines Fensters (offen oder geschlossen) realisieren. Hier kommt die Variante der “ML-DOPPLER” – Platine mit einer eingebauten LED zum Einsatz. In diesem Fall wird der Primärkreis der “ML-DOPPLER” – Platine wie üblich in den Stromkreis der/des Magnetkontakte/s eingebunden um dann über eine integrierte LED den Zustand der Tür oder des Fensters anzeigen zu können. Bei dieser Schaltungsvariante ist zur Aktivierung der LED Anzeige eine externe Stromversorgung nötig. Sollte eine Vielzahl von Magnet-Öffnungs-Kontakten gedoppelt werden müssen, z.B. wenn ein sog. Gebäudemanagement und die Einbruchmeldeanlage parallel betrieben werden, dann gibt´s diese “ML-DOPPLER” – Platine im 8er-Verbund in der Gehäusevariante.
Produktbeschreibung:
Die Platine “ML-DOPPLER” wird mit den sog. Primäreingängen “P” in den Stromkreis einer Meldelinie ein geschleift um damit einen zweiten Stromkreis potentialfrei zu steuern: Den Sekundärkreis “S”. Da der Primärkreis der “ML-DOPPLER”-Platine als Reihenschaltung in die bestehende Meldelinie eingebunden wird, belastet sie diese nicht. Genutzt wird der Spannungsabfall von ca. einem Volt über die Eingänge des LED-Halbleitereingangs dieser “ML-DOPPLER” - Platine. Da dieser LED-Halbleitereingang bereits ab 0,33mA (das bedeutet: Bei einer Meldelinienspannung von 12Volt darf der Endwiderstand der Meldelinie bis zu 36kOhm betragen) den Sekundär-Ausgang sicher aktiviert, also durchsteuert, bedarf diese Schaltung keiner externen Stromversorgung zur Aktivierung des Halbleiterausgangs. Um im Bedarfsfall das eine Volt Spannungsabfall am LED-Halbleitereingang kompensieren zu können gibt´s optional eine Platinen Variante mit Wendeltrimmer. Hiermit lässt sich durch eine entsprechende Aufteilung von Endwiderstand und Wendeltrimmer mithilfe einer Strommessung, der für die Meldelinie übliche Ruhestrom durch den Trimmerabgleich wieder herstellen. Als weitere Option kann diese “ML-DOPPLER” – Platine mit einem Endwiderstand für den Sekundärkreis “S” ausgeliefert werden. Damit entfällt der Einsatz eines Widerstandes an den Schraubklemmen “S” und “S`”. 4fach Platine “ML-DOPPLER” 2fach Platine “ML-DOPPLER mit Trimmern “ML-DOPPLER” Platine mit integr. Sekundärwid.
