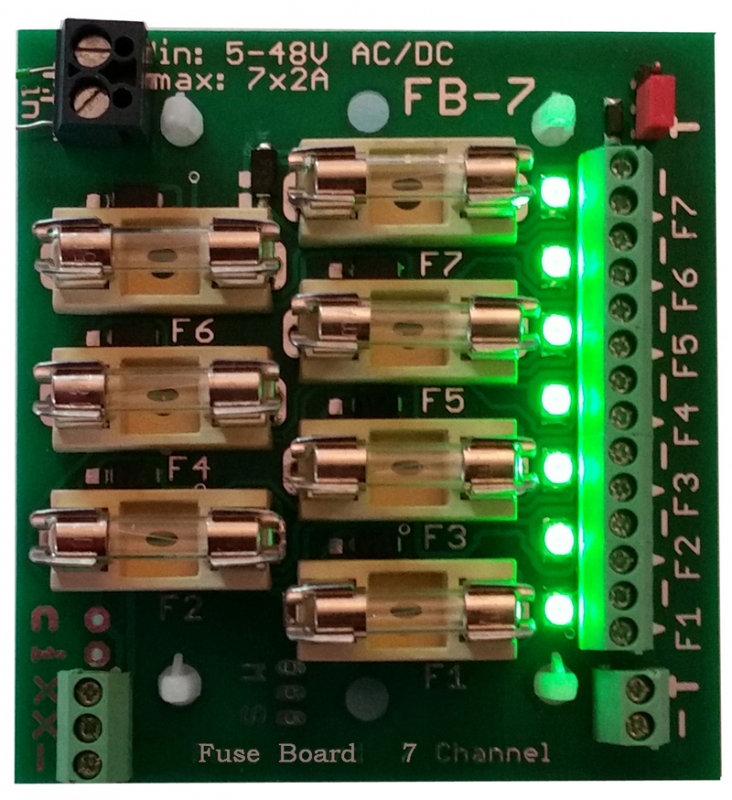

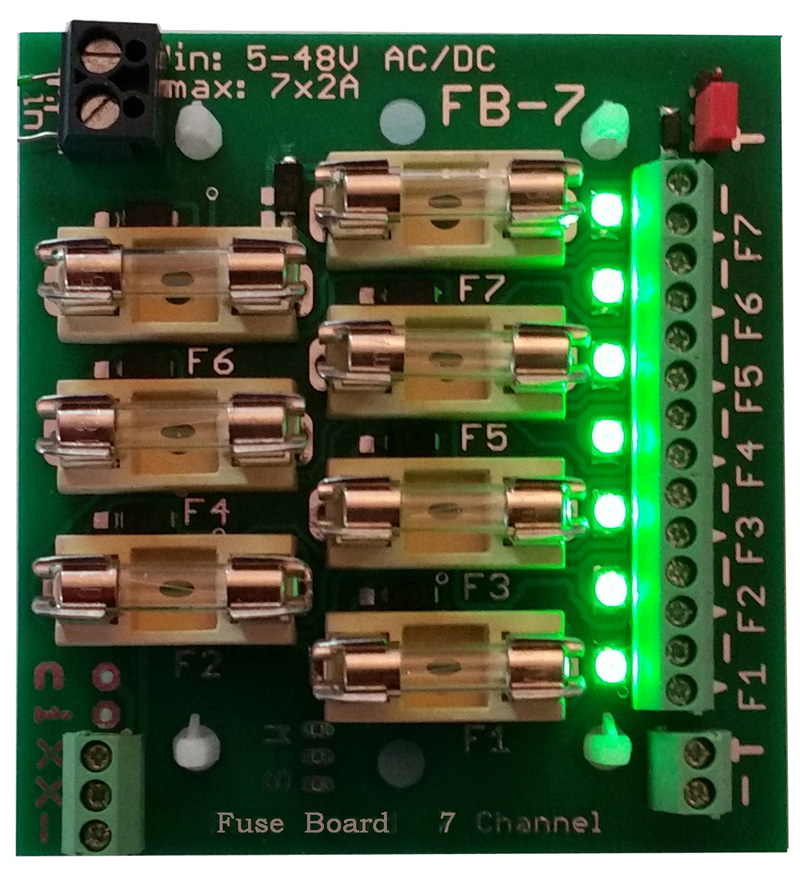

Sicherungsplatine „FB-7“

Bei der hier vorgestellten 7-fach Sicherungsplatine "FB-7" handelt es sich um eine im weiten Spannungsspektrum zwischen 5-48V AC/DC zu betreibende Einheit. Außerdem lassen sich die 7 LED durchs Umstecken eines Jumpers dunkelsteuern. Ein Kaskadier- Anschluss lässt mehrere dieser „FB-7“ Sicherungsplatinen so koppeln, dass mit dem Umstecken des Test- Jumpers „T“ auf einer der Sicherungsplatinen, alle LED der untereinander verdrahteten Sicherungsplatinen leuchten. Auf diese Weise wird eine defekte Sicherung rasch erkannt.
