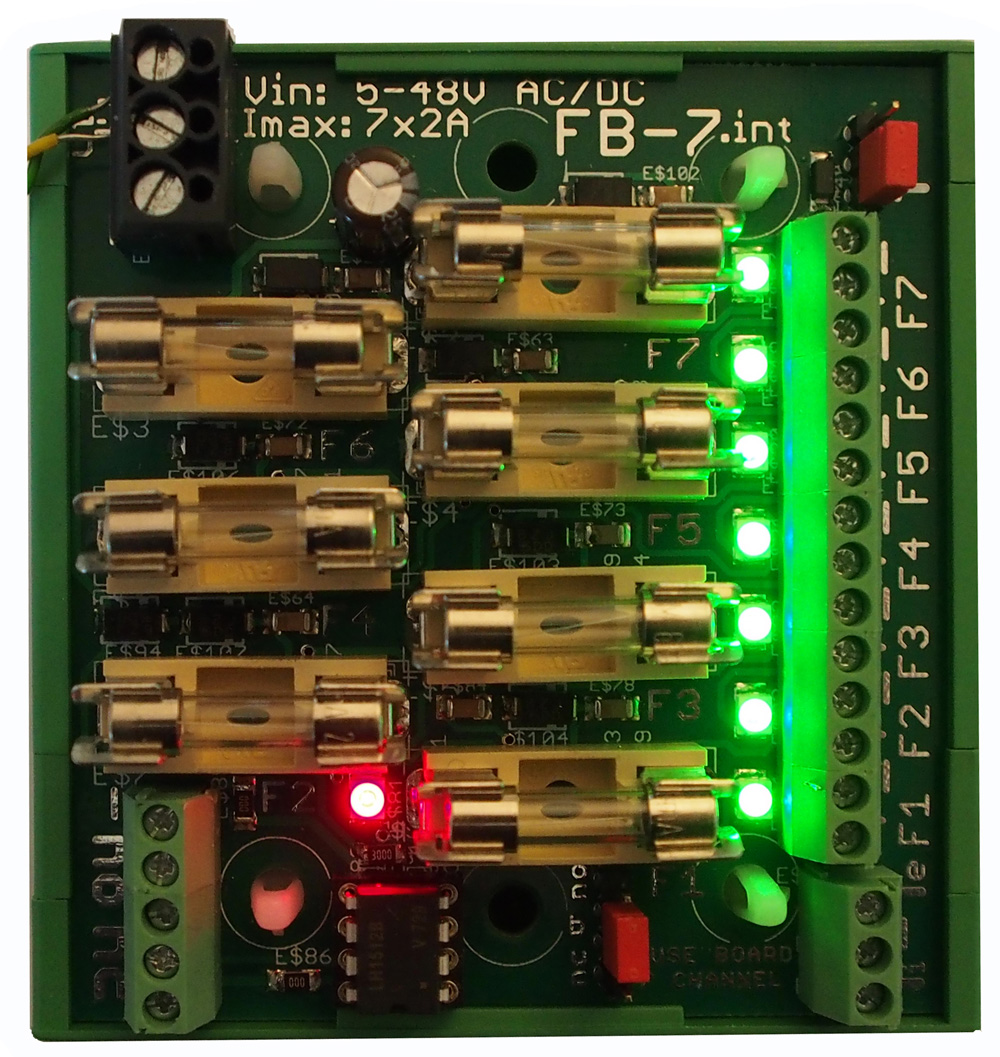

Bei der hier vorgestellten 7-fach Sicherungsplatine "FB-7.int" handelt es sich um eine im weiten Spannungsspektrum zwischen 5-48V AC/DC zu betreibende Einheit. Der Unterschied zu der Sicherungsplatine „FB-7“ besteht darin, dass bei dieser ein Halbleiter- Relais mit zwei Kontakten zum Einsatz kommt (NO und NC), welches eine Sammelmeldung beim Ausfall einer- oder mehrerer Sicherungen erzeugt. Diese Sammelmeldung kann z.B. ein Übertragungsgerät ansteuern und zugleich die Dunkelsteuerung aller LED, der aus dieser Baureihe verknüpften Platinen aufheben. Die LED leuchten nur dann, wenn mindestens eine Sicherung durchgebrannt ist.

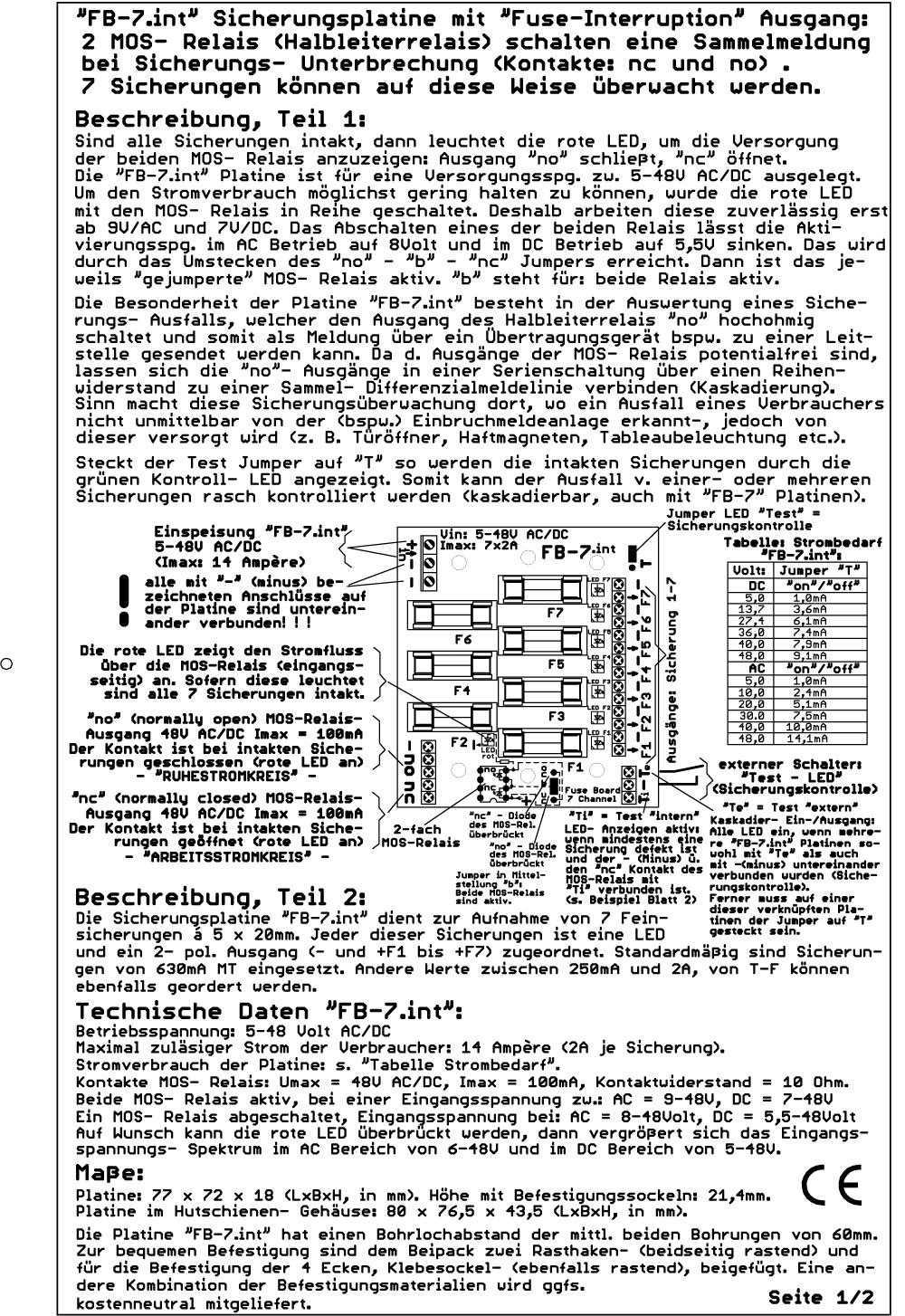

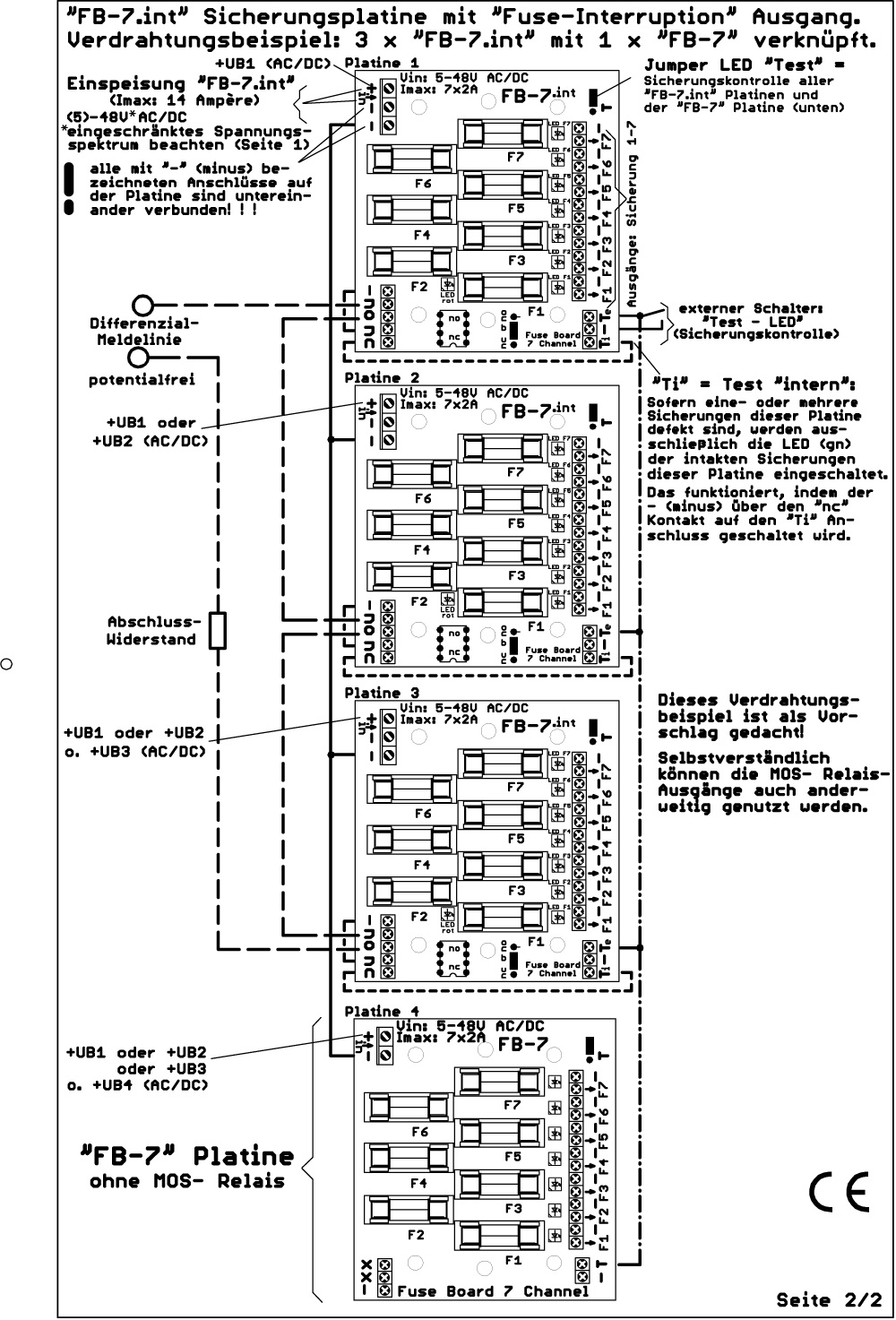

Umfangreiche Beschreibung und Druckvorlage
