Revisionsplatine mit 8 Eingängen und 8 Relais (je 2x UM) 10,5-14V/DC, Eingangspotentiale umschaltbar "REV8+"
TOP
Diese Relaisplatine dient als Schnittstelle zwischen, z.B. einer Einbruchmeldeanlage oder einer Gebäudeautomation, zu den peripher anzusteuernden Komponenten.
So ist es im Revisions – Modus der „REV8+“ – Platine einerseits möglich, den Stromweg von, z.B. der Einbruchmeldeanlage oder der zentralen Stelle der Gebäudeautomation, bis hin zur Platine zu prüfen, ohne die peripheren Komponenten zu aktivieren. Andererseits lassen sich im Revisions – Modus durchs Umstecken eines Jumpers (unabhängig von der Eingangs – Beschaltung der „REV8+“ – Platine), sämtliche externen Komponenten ansteuern, bzw. testen. Im nicht aktivierten Zustand des Revisions – Modus werden die Ein- und Ausgänge 1:1 durchgeschaltet.
So ist es im Revisions – Modus der „REV8+“ – Platine einerseits möglich, den Stromweg von, z.B. der Einbruchmeldeanlage oder der zentralen Stelle der Gebäudeautomation, bis hin zur Platine zu prüfen, ohne die peripheren Komponenten zu aktivieren. Andererseits lassen sich im Revisions – Modus durchs Umstecken eines Jumpers (unabhängig von der Eingangs – Beschaltung der „REV8+“ – Platine), sämtliche externen Komponenten ansteuern, bzw. testen. Im nicht aktivierten Zustand des Revisions – Modus werden die Ein- und Ausgänge 1:1 durchgeschaltet.

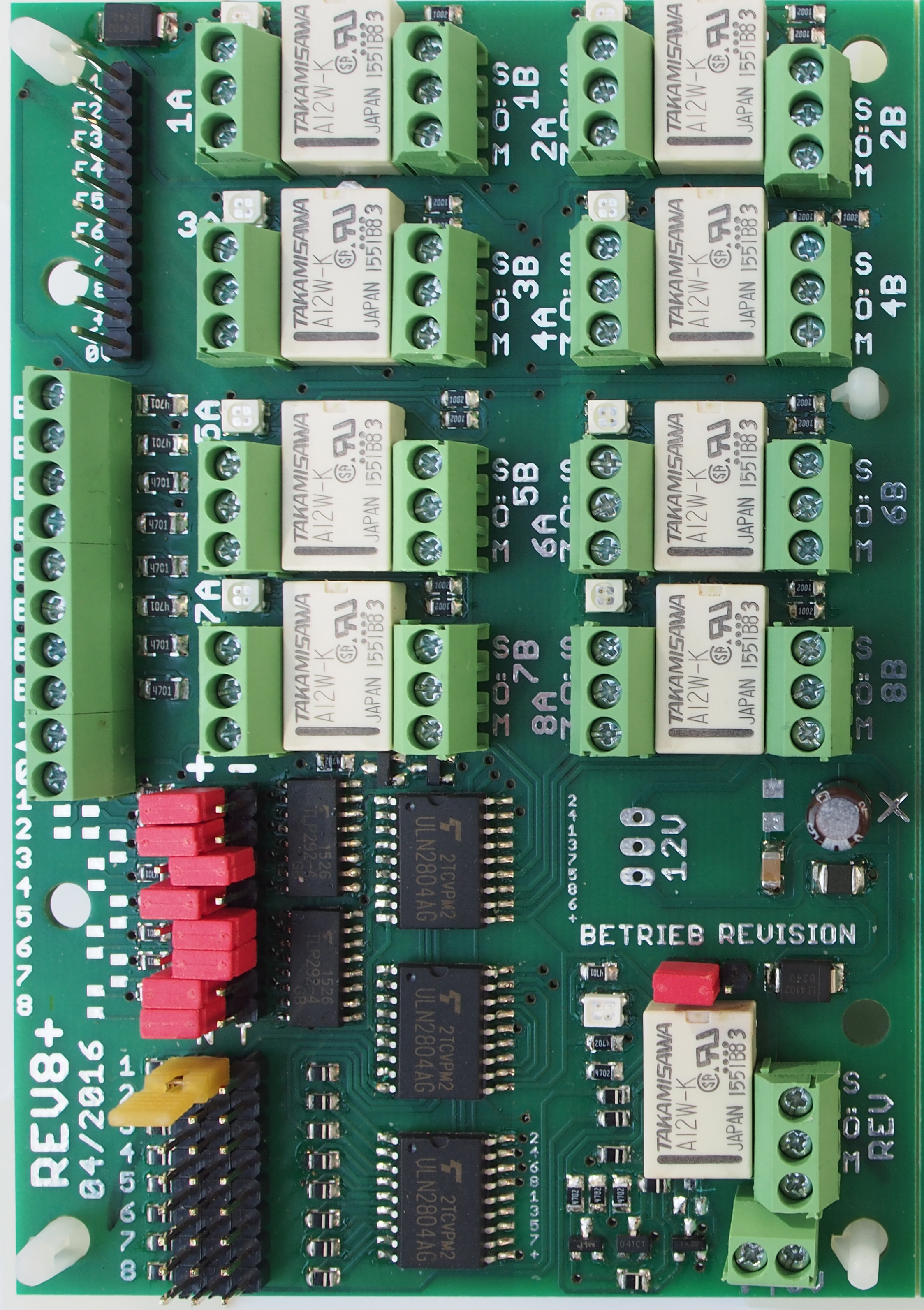

Jedem der 8 Eingänge ist ein Ausgang mit einem Relais und je zwei potentialfreien Wechselkontakten zugeordnet. Eine Duo – LED für jeden Optokoppler - Eingang (Farbe: gelb) und dem dazugehörigen Relais (Farbe: rot), zeigt den jeweils aktiven Zustand an.
Durch das Umstecken eines Jumpers vor jedem Eingang der Optokoppler wird festgelegt, ob das Potential zur Aktivierung der Relais, positiv (+) oder negativ (minus bzw. 0 Volt) sein soll.
Ein weiterer Jumper dient zur Umschaltung vom Betriebs- in den Revisions- Modus und trennt dadurch die Optokoppler von den Relais. Dabei schaltet eine Duo – LED von „grün“ auf „rot“ um und aktiviert das sog. Revisions – Relais (nur ein potentialfreier Wechselkontakt!).
Eine Besonderheit in der Bemaßung der Platinen könnte noch von Interesse sei: Die Befestigungsbohrungen entsprechen dem Bohrbild der Honywell – Zentralen. Außerdem entspricht ein Pärchen dieser Platinen dem exakten Maß einer Erweiterungsplatine dieser Zentralen.
Durch das Umstecken eines Jumpers vor jedem Eingang der Optokoppler wird festgelegt, ob das Potential zur Aktivierung der Relais, positiv (+) oder negativ (minus bzw. 0 Volt) sein soll.
Ein weiterer Jumper dient zur Umschaltung vom Betriebs- in den Revisions- Modus und trennt dadurch die Optokoppler von den Relais. Dabei schaltet eine Duo – LED von „grün“ auf „rot“ um und aktiviert das sog. Revisions – Relais (nur ein potentialfreier Wechselkontakt!).
Eine Besonderheit in der Bemaßung der Platinen könnte noch von Interesse sei: Die Befestigungsbohrungen entsprechen dem Bohrbild der Honywell – Zentralen. Außerdem entspricht ein Pärchen dieser Platinen dem exakten Maß einer Erweiterungsplatine dieser Zentralen.

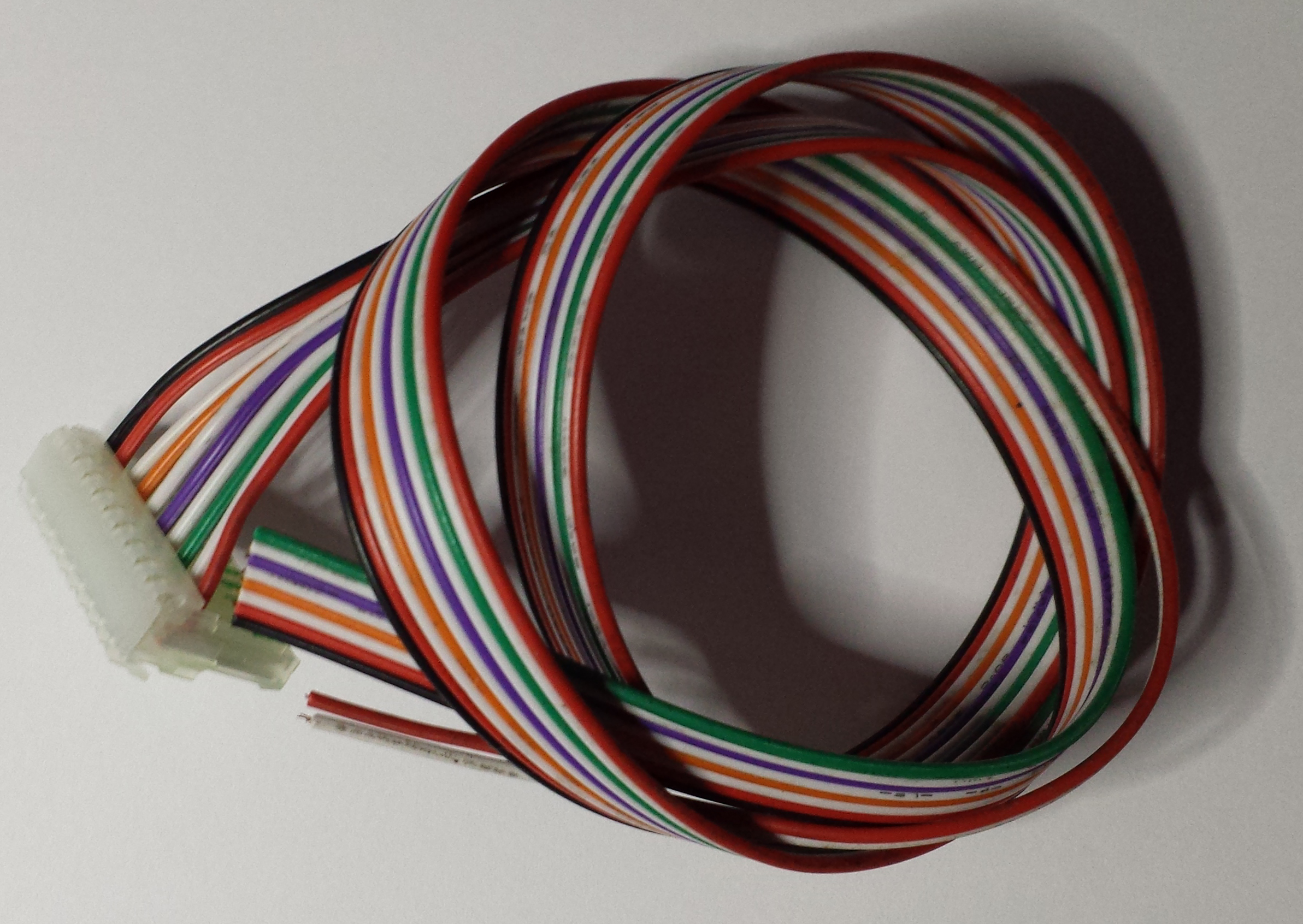

Umfangreiche Beschreibung und Druckvorlage
