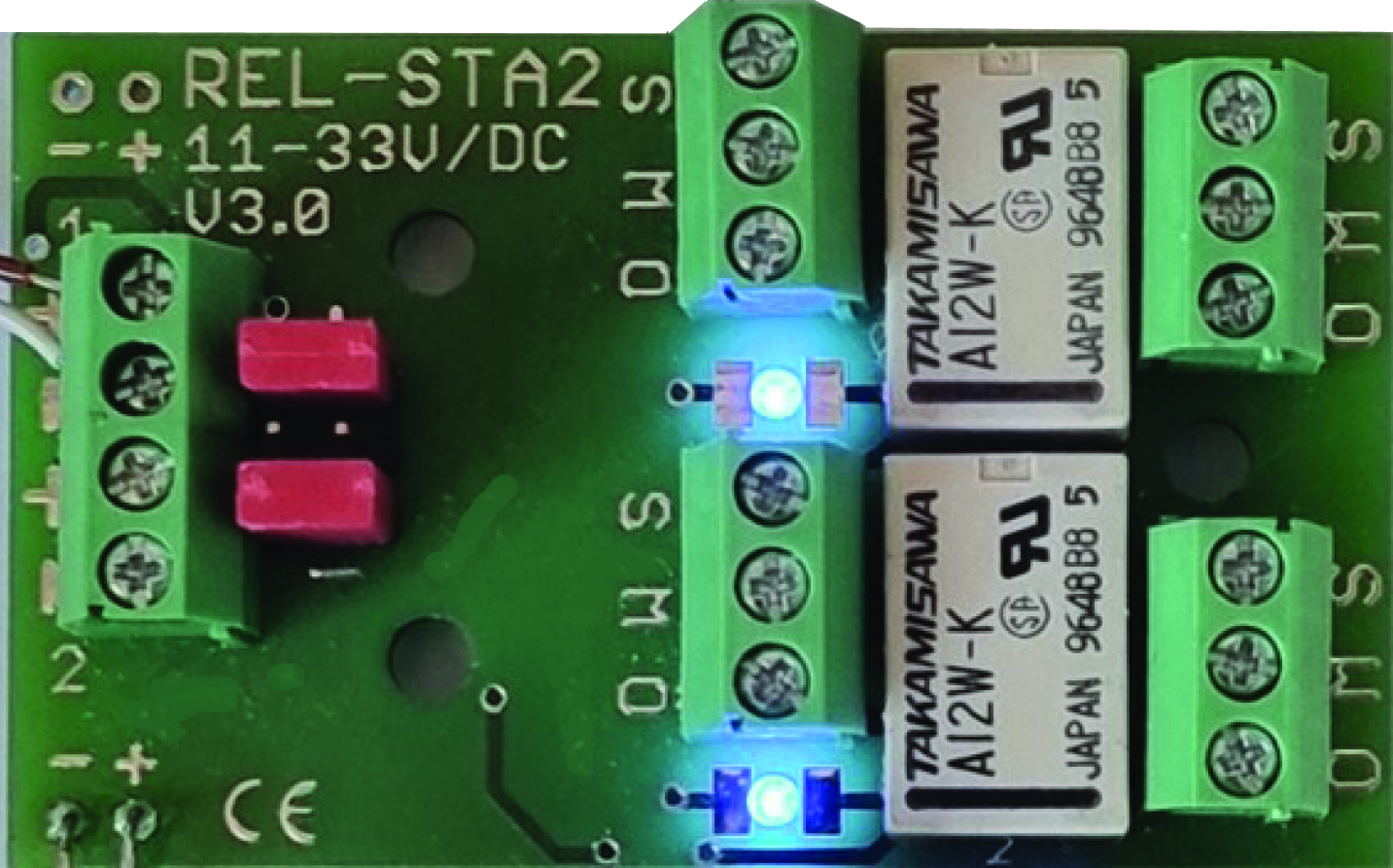

Miniatur 2-fach-Relaisplatine "REL-STA2, V3.0"
Betriebsspannung: 11-33 Volt /DC, Schaltstrom: 2 Ampère, blaue LED zur Signalisierung: "Relais aktiv", zur raschen Montage der Platine liegen jeder Verpackungseinheit 3 selbstklebende Befestigungssockel bei. In der neuesten Version V3.0 dienen zwei Jumper auf der Platine dazu, den Plus- (+), den Minus (-) oder beide Pole der Eingangsklemmen miteinander zu verbinden. Außerdem lassen sich diese Platinen in der Variante "REL-STA2-J" mittels Jumpern kaskadieren. So lässt sich beispielsweise ein Pol der Versorgungsspannung als gemeinsames Potential von Platine zu Platine durchverbinden, um dann mit dem anderen Pol, jedes Relais einzeln ansteuern zu können. Werden die beiden beigefügten Jumper als Brücken zwischen die Platinen gesteckt, so lassen sich beliebig viele Relais gleichzeitig ansteuern. Der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.
2-fach Relaisplatine ohne Schaltverstärker 11-33V DC
Miniaturplatine “STA-REL2” V3.0, mit automatischer Anpassungder Versorgungsspannung im Bereich von 11-33 Volt DC
2-fach-Standard-Relaisplatine:
Die Relais auf dieser Platine haben eine “Nenn-Spulenspannung” von 12 Volt. Durch die elektronische Regelung erfolgt eine Spannungsangleichung im Spannungsspektrum zwischen 11 Volt und 30 Volt DC.
Der Betrieb dieser Platine erfolgt über eine 4-polige Anschlussleiste (je 2 mal “+UB” und “0 Volt”).
In der Variante REL-STA2-J" kann der Plus- der Minus- oder beide Pole der Versorgungsspannung über zwei mitgelieferte Jumper durchverbunden werden.
Zwei blaue LED zeigen den aktiven Zustand des jeweiligen Relais an. Es stehen je zwei potentialfreie Umschaltkontakte zur Verfügung.
Diese Platinen können auch im 4er-Streifen zum Selberabbrechen bestellt werden (dieses bitte bei der Bestellung besonders vermerken!).
Die Belastbarkeit der Kontakte beträgt 1 Ampère . Die max. Schaltleistung liegt bei 30 W; 62,5 VA, dieses bei einer Schaltspannung von 48V (AC/DC). Die Platine ist vor Falschpolung geschützt.
Maße der Platine: 52mm x 32,5mm. Schraubanschlüsse ermöglichen eine rasche Verdrahtung der Platine. Zur mühelosen Befestigung liegen jeder Platine 3 Klebefüße bei.

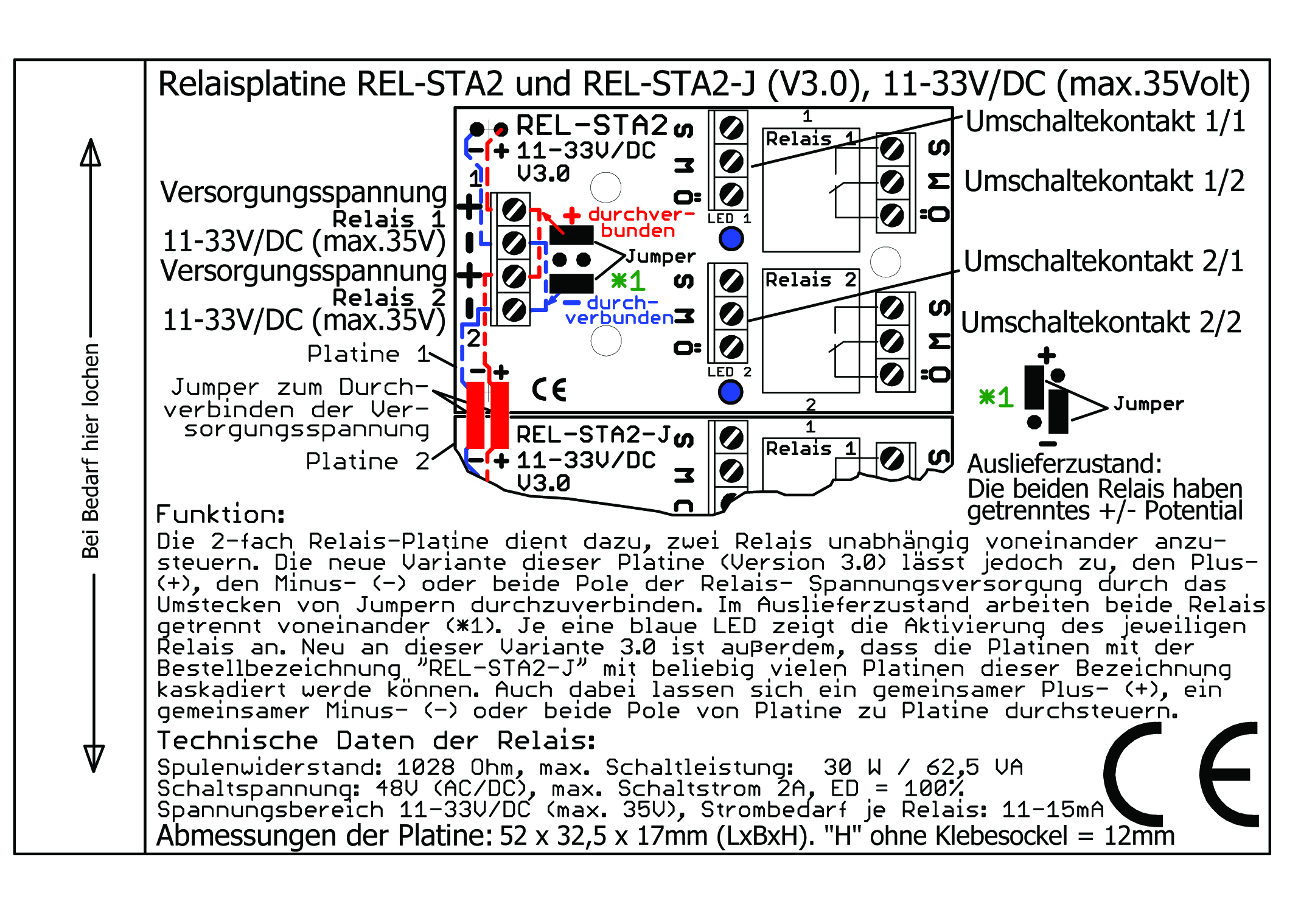

Weitere Daten: Siehe Beipackzettel zur Relaisplatine.
Miniaturplatine “STA-REL2” V3.0, mit automatischer Anpassungder Versorgungsspannung im Bereich von 11-33 Volt DC
2-fach-Standard-Relaisplatine:
Die Relais auf dieser Platine haben eine “Nenn-Spulenspannung” von 12 Volt. Durch die elektronische Regelung erfolgt eine Spannungsangleichung im Spannungsspektrum zwischen 11 Volt und 30 Volt DC.
Der Betrieb dieser Platine erfolgt über eine 4-polige Anschlussleiste (je 2 mal “+UB” und “0 Volt”).
In der Variante REL-STA2-J" kann der Plus- der Minus- oder beide Pole der Versorgungsspannung über zwei mitgelieferte Jumper durchverbunden werden.
Zwei blaue LED zeigen den aktiven Zustand des jeweiligen Relais an. Es stehen je zwei potentialfreie Umschaltkontakte zur Verfügung.
Diese Platinen können auch im 4er-Streifen zum Selberabbrechen bestellt werden (dieses bitte bei der Bestellung besonders vermerken!).
Die Belastbarkeit der Kontakte beträgt 1 Ampère . Die max. Schaltleistung liegt bei 30 W; 62,5 VA, dieses bei einer Schaltspannung von 48V (AC/DC). Die Platine ist vor Falschpolung geschützt.
Maße der Platine: 52mm x 32,5mm. Schraubanschlüsse ermöglichen eine rasche Verdrahtung der Platine. Zur mühelosen Befestigung liegen jeder Platine 3 Klebefüße bei.
Weitere Daten: Siehe Beipackzettel zur Relaisplatine.
