Miniatur 2-fach-Halbleiterrelais-Platine "PVR-AD2"
Betriebsspannung: 4,5-30 Volt /DC, Schaltstrom: 2 Ampère (DC), 1,3 A (AC), blaue LED zur Signalisierung: "Halbleiter-Relais aktiv", zur raschen Montage der Platine liegen jeder Verpackungseinheit 3 selbstklebende Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.
2-fach Halbleiter-Relaisplatine 4,5-30Volt DC
Miniaturplatine “PVR-AD2”, Strombedarf = 5-6 mA, bei einerVersorgungsspannung im Bereich von 4,5 Volt bis 30 Volt DCund einem maximalen Schaltstrom von 2A (DC) oder 1,3A (AC)

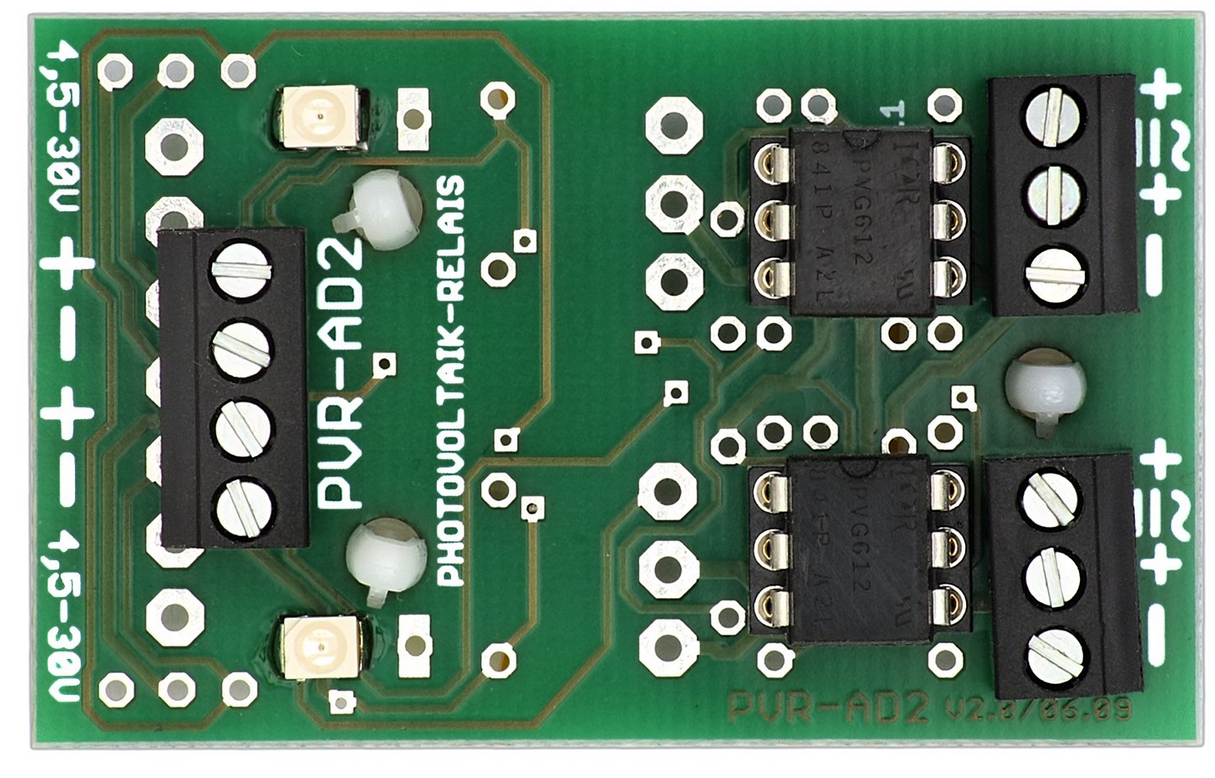

2-fach-Halbleiter-Relaisplatine:
Foto: Maßstab 1:1 bei A4-Ausdruck
Die elektronische Regelung auf dieser Platine erlaubt eine Spannungsversorgung der Halbleiterrelais im Spannungsspektrum zwischen 4,5 Volt und 30 Volt DC.
Der Betrieb dieser Platine erfolgt über eine 4-polige Anschlussleiste (2 mal “+UB” und “0 Volt”). Zwei grüne LED zeigen den aktiven Zustand des jeweiligen Halbleiterrelais an. Es steht je ein potentialfreier “Arbeits”-Kontakt zur Verfügung (Schließer). Je nach Beschaltung der 3-poligen Anschlussleiste lässt sich ein Strom von bis zu 2 Ampère / DC oder 1,3 Ampère / AC schalten.
Diese Platinen können auch im 4er-Streifen zum Selberabbrechen bestellt werden (dieses bitte bei der Bestellung besonders vermerken!). Die Platine ist vor Falschpolung geschützt.
Maße der Platine: 52mm x 32,5mm. Schraubanschlüsse ermöglichen eine rasche Verdrahtung der Platine. Zur mühelosen Befestigung liegen jeder Platine 3 Klebefüße bei.
Weitere Daten: Siehe Beipackzettel zur Relaisplatine.
Miniaturplatine “PVR-AD2”, Strombedarf = 5-6 mA, bei einerVersorgungsspannung im Bereich von 4,5 Volt bis 30 Volt DCund einem maximalen Schaltstrom von 2A (DC) oder 1,3A (AC)
2-fach-Halbleiter-Relaisplatine:
Foto: Maßstab 1:1 bei A4-Ausdruck
Die elektronische Regelung auf dieser Platine erlaubt eine Spannungsversorgung der Halbleiterrelais im Spannungsspektrum zwischen 4,5 Volt und 30 Volt DC.
Der Betrieb dieser Platine erfolgt über eine 4-polige Anschlussleiste (2 mal “+UB” und “0 Volt”). Zwei grüne LED zeigen den aktiven Zustand des jeweiligen Halbleiterrelais an. Es steht je ein potentialfreier “Arbeits”-Kontakt zur Verfügung (Schließer). Je nach Beschaltung der 3-poligen Anschlussleiste lässt sich ein Strom von bis zu 2 Ampère / DC oder 1,3 Ampère / AC schalten.
Diese Platinen können auch im 4er-Streifen zum Selberabbrechen bestellt werden (dieses bitte bei der Bestellung besonders vermerken!). Die Platine ist vor Falschpolung geschützt.
Maße der Platine: 52mm x 32,5mm. Schraubanschlüsse ermöglichen eine rasche Verdrahtung der Platine. Zur mühelosen Befestigung liegen jeder Platine 3 Klebefüße bei.
Weitere Daten: Siehe Beipackzettel zur Relaisplatine.
Umfangreiche Beschreibung und Druckvorlage
