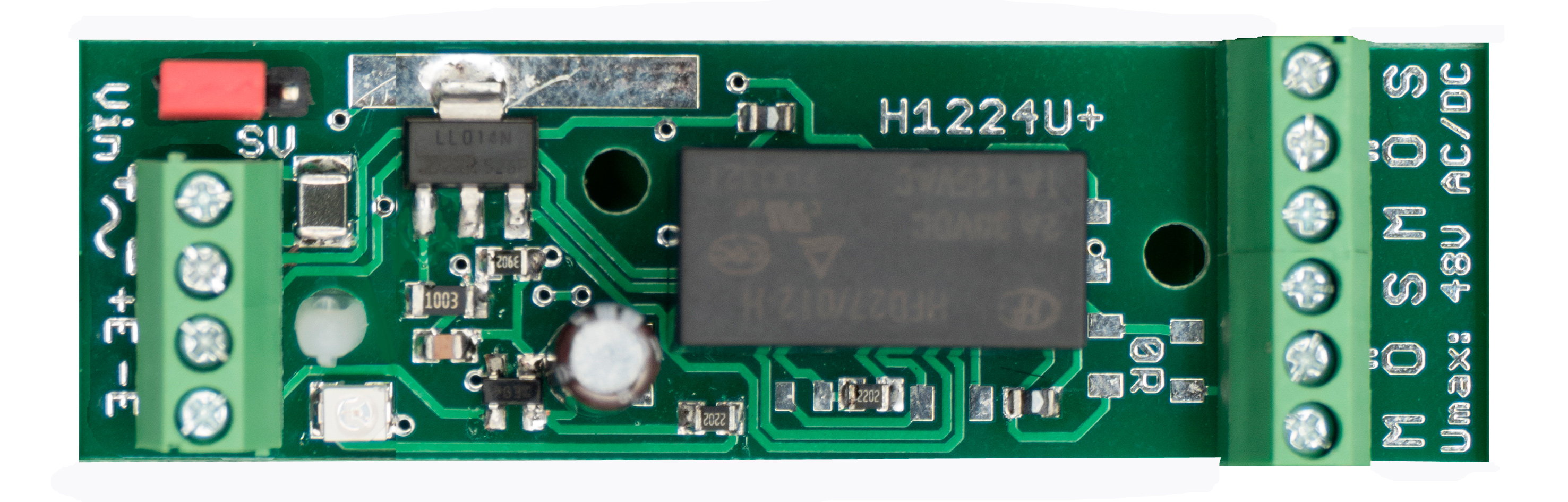

Hutschienen- Relaisplatine „H1224U+“ für den AC/DC Betrieb
AC/DC Miniatur – Relaisplatine für die Hutschienenmontage oder zur Befestigung mittels Leiterplatten-Abstandhalter mit Klebesockel, breites Spannungsspektrum: AC: 11 – 25 Volt, DC 11 – 35 Volt, mit zuschaltbarem Schaltverstärker, 2 Umschaltekontakte und LED Anzeige.
Diese Relaisplatine „H1224U+“ ergänzt die bisherige Miniatur – Relaisplatinen - Baureihe „2UM12..“ um zwei weiter Features: Zum einen ist sie neben einer Gleichspannung auch mit Wechselspannung zu betreiben, zum anderen erlaubt die Baugröße den Einbau in ein dafür vorgesehenes Hutschienengehäuse. Aufgrund dieser Universalität deckt sie ebenfalls den Bedarf vieler Anforderungen aus dem Bereich der Gefahrenmelde- und der Schwachstromtechnik ab.
Diese Relaisplatine „H1224U+“ ergänzt die bisherige Miniatur – Relaisplatinen - Baureihe „2UM12..“ um zwei weiter Features: Zum einen ist sie neben einer Gleichspannung auch mit Wechselspannung zu betreiben, zum anderen erlaubt die Baugröße den Einbau in ein dafür vorgesehenes Hutschienengehäuse. Aufgrund dieser Universalität deckt sie ebenfalls den Bedarf vieler Anforderungen aus dem Bereich der Gefahrenmelde- und der Schwachstromtechnik ab.
- Breites Spannungsspektrum der Versorgungsspannung: 11-25V / AC, 11-35V / DC.
- Ein- und Ausschalten des Schaltverstärkers: Durch das Umstecken eines Jumpers wird festgelegt, ob das Relais direkt - also beim Anlegen der Betriebsspannung zum Anzug gebracht werden soll - oder ob die Ansteuerung des Relais über die beiden Schaltverstärker-Eingänge („+E“ oder / und „-E“) erwünscht ist. Im letztgenannten Fall führen Ströme von unter einem Milliampère an den Steuereingängen, zum Anzug des Relais (s. Datenblatt).
- Diese Platinen können auch im 2er – oder im 4er Verbund geordert werden. Dannpassen sie in die 2er – oder in die 4er Hutschienengehäuse. Außerdem lassen sichdie Platinen dieser Serie beliebig im Hutschienengehäuse kombinieren. So können Sie bei Bedarf Platinen mit und ohne Schaltverstärker oder „mit Speicherfunktion“, etc., zusammenstellen.
- Die Umschaltekontakte des Relais lassen bei dessen Aktivierung zwei Stromkreise steuern. Eine LED zeigt den aktiven Zustand des Relais an. Der max. Schaltstrom der Relaiskontakte von 2 Ampère, sollte bei Steuerungen im Gefahrenmelde- bzw. Schwachstrombereich für die meisten Anwendungen ausreichend sein.
Umfangreiche Beschreibung und Druckvorlage
