Lichtwellenleiter

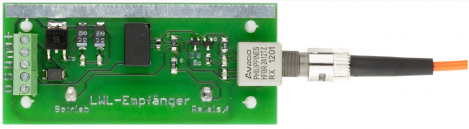

Diese Lichtwellenleiter-Empfangsplatine "LWL-E-ST"(nur für Multimode Übertragung geignet) mit Relais und einer Versorgungsspannung von 8-24 V /DC, ist mit der Sendeplatine "LWL-S-ST" zu kombinieren. Der Lichtwellenleiter ist auf einfache Weise mittels des Bajonettverschlusses an den Empfänger zu koppeln. Sofern ein IR-Signal über den Lichtwellenleiter gesandt wird, zieht das Relais an (gelbe LED leuchtet). Der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt und die Beschaltung der Platine und er enthält die Auflistung der technischen Daten.

Download Datenblatt

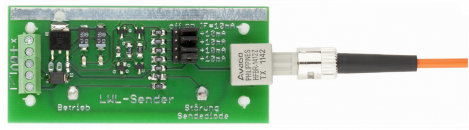

Diese Lichtwellenleiter-Sendeplatine "LWL-S-ST"(nur für Multimode Übertragung geignet) arbeitet mit einer Versorgungsspannung von 8-24 V /DC und ist mit der Empfangsplatine "LWL-E-ST" zu kombinieren. Der Stromfluss zur Sendediode kann entsprechend der Länge des Lichtwellenleiters in 5 Abstufungen erfolgen (10-50mA). Eine rote Störungs-LED zeigt die Unterbrechung- oder den Kurzschluss der Sendediode an.

Download Datenblatt
