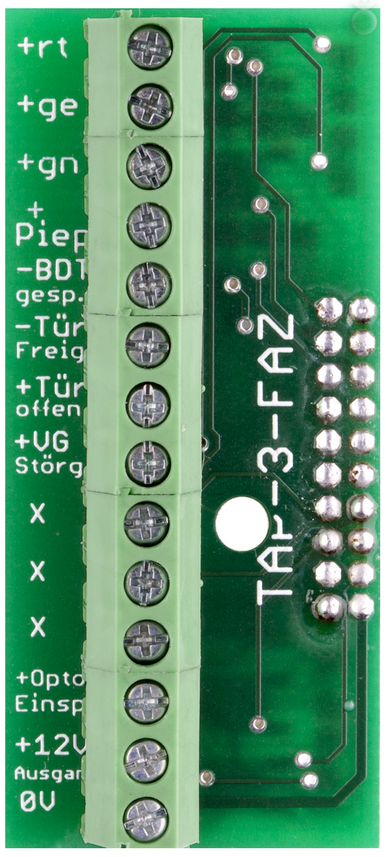

Aufsteckplatine zur Anbindung an eine Fernsteuer- Anzeigeeinheit
Durch den Einsatz dieser Platine ist es möglich eine Fernanzeige-Einheit zu dem, bzw. zu den angeschlossenen Bedienteilen des TAP-3 Systems zu
betreiben.
Die detaillierte Beschreibung entnehmen Sie bitte den "DATENBLATT"
betreiben.
Die detaillierte Beschreibung entnehmen Sie bitte den "DATENBLATT"
So funktioniert das TAP-3 System:
Die Anzeige von 3 LED in Verbindung mit einem oder zwei Schlüsselschaltern, bei zusätzlicher Verwendung eines integrierten Piezo-Piepers machen die Bedienung dieses Tag-Alarm-Systems denkbar einfach. Mit nur zwei Schlüsselschaltern in einem Bedienteil (Links-/ Rechtsdrehung) lassen sich sämtliche Funktionen des TAP-3 Systems steuern. Das TAP-3 System erlaubt den Anschluss von bis zu zwei handelsüblichen Bedienteilen. Mit dem Einsatz eines zweiten Bedienteils ließe sich bspw., eine Freischaltung (sprich: unscharf-Schaltung) des TAP-3 Systems, sowohl von innerhalb- als auch von außerhalb des zu sichernden Bereiches erzielen. Das äußere Bedienteil könnte dann z.B. in diesem genannten Fall ausschließlich die Kurzzeitfreigabe (s.u.) aktivieren dürfen.
Das TAP-3 System wurde sowohl für den „rauen Außeneinsatz“ als auch zur Nutzung im Innenbereich entwickelt. Für den Einsatz der TAP-3 Platine im „Außenbereich“ steht ein passendes ABS-Gehäuse zum Einbau in das Sirenen- Blitzlampengehäuse zur Verfügung. Dieses Gehäuse ist zwar staubdicht, jedoch dringt u.U. feuchte Luft an die Platine heran. Da die TAP-3 Platine für diesen Anwendungsfall mit einem Schutzlack versehen ist, wird feuchte Luft die Funktion der Platine nicht beeinträchtigen. In jedem Fall muss nach der Herausführung der Anschlussleitungen aus diesem „Platinen Gehäuse“, durch entsprechende Maßnahmen (witterungsbeständige Dichtungsmasse o.ä.) das Eindringen von Insekten verhindert werden. Die beste Lösung wäre in jedem Fall für den Außeneinsatz: eine Unterbringung der TAP-3 Platine in einem geschützten Gehäuse, mit den nötigen PG-Verschraubungen, falls eine Montage im geschützten Innenbereich eines Gebäudes unmöglich oder ungeeignet erscheint.
Für den Inneneinsatz steht ein ABS-Aufputz-Gehäuse (145x105x40mm, LxBxH) mit Schlüsselschalter (HPZ 30/10), 3 LED, Piezo-Pieper und der integrierten TAP-3 Platine zur Verfügung (bei Bedarf: bitte anfragen). Ausreichend freie Klemmen zur Verschaltung von bspw. 2 Magnetkontakten und zur Verdrahtung der Sabotagegruppe lassen die Montage einfach und übersichtlich gestalten.
Nach dem Anlegen der Betriebsspannung von 12V/DC (bei geschlossenem Magnetkontakt an der gesicherten Tür und dem ebenfalls geschlossenen Kreis der Sabotagelinie) leuchtet die grüne Betriebs-LED statisch auf. Jedes Mal wenn die Betriebsspannung angelegt wird, wird der Magnetkontakt- und der Sabotagekreis darauf überprüft, ob er geschlossen ist. Ist das der Fall, dann ist das TAP-3 System „in Ruhe“. Das Öffnen des Magnetkontaktes führt daraufhin unweigerlich und unverzögert zu einer Aktivierung der Außen-Signalgeber (Sirene / Blitzlampe). Da die TAP-3 Einheit durchs Anlegen der Betriebsspannung jedes Mal erneut gestartet wird, darf diese, sofern sie mit einer Einbruchmeldeanlage (EMA) verknüpft ist, während der „Scharf-Phase“ der EMA spannungslos geschaltet werden. Das „Ruhe-Relais“ auf der TAP-3 Platine fällt dann ab und legt den Magnetkontakt der durch das TAP-3 System gesicherten Tür (direkt, also potentialfrei) auf die Anschlüsse der Meldegruppe von der EMA.
Die Anzeige von 3 LED in Verbindung mit einem oder zwei Schlüsselschaltern, bei zusätzlicher Verwendung eines integrierten Piezo-Piepers machen die Bedienung dieses Tag-Alarm-Systems denkbar einfach. Mit nur zwei Schlüsselschaltern in einem Bedienteil (Links-/ Rechtsdrehung) lassen sich sämtliche Funktionen des TAP-3 Systems steuern. Das TAP-3 System erlaubt den Anschluss von bis zu zwei handelsüblichen Bedienteilen. Mit dem Einsatz eines zweiten Bedienteils ließe sich bspw., eine Freischaltung (sprich: unscharf-Schaltung) des TAP-3 Systems, sowohl von innerhalb- als auch von außerhalb des zu sichernden Bereiches erzielen. Das äußere Bedienteil könnte dann z.B. in diesem genannten Fall ausschließlich die Kurzzeitfreigabe (s.u.) aktivieren dürfen.
Das TAP-3 System wurde sowohl für den „rauen Außeneinsatz“ als auch zur Nutzung im Innenbereich entwickelt. Für den Einsatz der TAP-3 Platine im „Außenbereich“ steht ein passendes ABS-Gehäuse zum Einbau in das Sirenen- Blitzlampengehäuse zur Verfügung. Dieses Gehäuse ist zwar staubdicht, jedoch dringt u.U. feuchte Luft an die Platine heran. Da die TAP-3 Platine für diesen Anwendungsfall mit einem Schutzlack versehen ist, wird feuchte Luft die Funktion der Platine nicht beeinträchtigen. In jedem Fall muss nach der Herausführung der Anschlussleitungen aus diesem „Platinen Gehäuse“, durch entsprechende Maßnahmen (witterungsbeständige Dichtungsmasse o.ä.) das Eindringen von Insekten verhindert werden. Die beste Lösung wäre in jedem Fall für den Außeneinsatz: eine Unterbringung der TAP-3 Platine in einem geschützten Gehäuse, mit den nötigen PG-Verschraubungen, falls eine Montage im geschützten Innenbereich eines Gebäudes unmöglich oder ungeeignet erscheint.
Für den Inneneinsatz steht ein ABS-Aufputz-Gehäuse (145x105x40mm, LxBxH) mit Schlüsselschalter (HPZ 30/10), 3 LED, Piezo-Pieper und der integrierten TAP-3 Platine zur Verfügung (bei Bedarf: bitte anfragen). Ausreichend freie Klemmen zur Verschaltung von bspw. 2 Magnetkontakten und zur Verdrahtung der Sabotagegruppe lassen die Montage einfach und übersichtlich gestalten.
Nach dem Anlegen der Betriebsspannung von 12V/DC (bei geschlossenem Magnetkontakt an der gesicherten Tür und dem ebenfalls geschlossenen Kreis der Sabotagelinie) leuchtet die grüne Betriebs-LED statisch auf. Jedes Mal wenn die Betriebsspannung angelegt wird, wird der Magnetkontakt- und der Sabotagekreis darauf überprüft, ob er geschlossen ist. Ist das der Fall, dann ist das TAP-3 System „in Ruhe“. Das Öffnen des Magnetkontaktes führt daraufhin unweigerlich und unverzögert zu einer Aktivierung der Außen-Signalgeber (Sirene / Blitzlampe). Da die TAP-3 Einheit durchs Anlegen der Betriebsspannung jedes Mal erneut gestartet wird, darf diese, sofern sie mit einer Einbruchmeldeanlage (EMA) verknüpft ist, während der „Scharf-Phase“ der EMA spannungslos geschaltet werden. Das „Ruhe-Relais“ auf der TAP-3 Platine fällt dann ab und legt den Magnetkontakt der durch das TAP-3 System gesicherten Tür (direkt, also potentialfrei) auf die Anschlüsse der Meldegruppe von der EMA.
Umfangreiche Beschreibung und Druckvorlage
