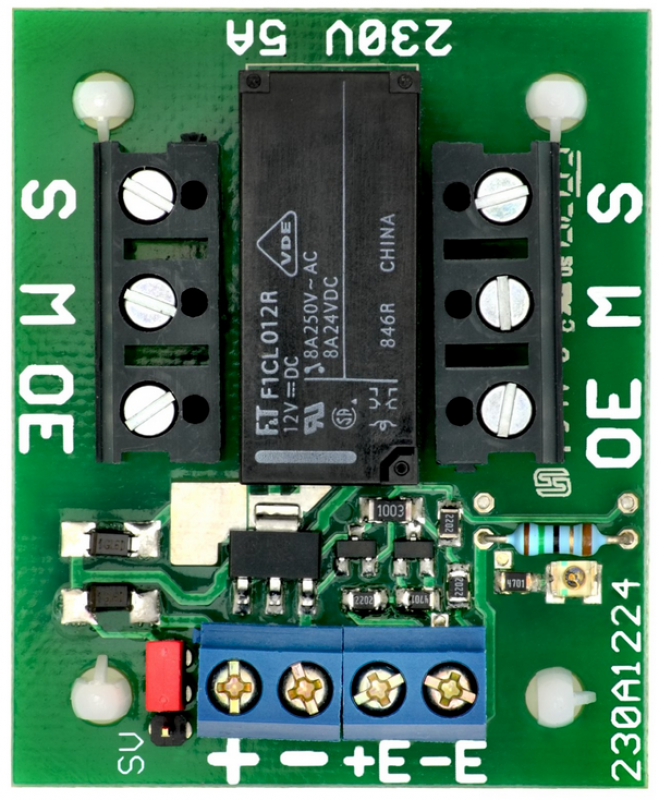

Leistungsplatine, Schaltspannung 230V/AC "230A1224"
Betriebsspannung: 11-35 Volt /DC, Schaltstrom: max. 8 Ampère, zwei Umschaltkontakte, mit zuschaltbarem Schaltverstärker (durch das Umstecken eines Jumpers kann das Relais mit einem Steuerstrom von unter 1mA zum Anzug gebracht werden), blaue LED zur Signalisierung: "Relais aktiv", zur raschen Montage der Platine liegen jeder Verpackungseinheit 4 selbstklebende (große) Befestigungssockel bei, der beigefügte "Beipackzettel" beschreibt in Kurzform das Produkt incl. der Beschaltung der Platine und enthält die Auflistung der technischen Daten.
Leistungsplatine:Schaltspannung 5V bis 440V, DC bis 300 Volt
Das Relais schaltet bis zu 8 Ampère mit einem Steuerstrom von ca. 1mA bei Verwendung der Verstärkereingänge “+E” oder “-E”. Die Versorgungsspannung beträgt 11-35V DC. Umschaltung der Spannungsbereiche ist nicht erforderlich.
Das Leistungsrelais ist für Schaltströme ab 100mA geeignet.
Diese Platine deckt insbesondere den Bedarf im 230 Volt Bereich ab und dient dort als sogenanntes Anschalterelais. Außerdem können auch Ströme bis zu 8 Ampère bei einer Gleichspannung von 24 Volt geschaltet werden. Besonders die Universalität, sowohl im Spannungs- als auch im Strombereich, macht diese Relaisplatine im Bereich der Gefahrenmeldetechnik oft so unentbehrlich. Bei dieser Platine handelt sich um eine Neuauflage der bisherigen Leistungsplatinen „230A12D“ und „230A24D“, die es für zwei verschiedene Betriebsspannungen gab (12V oder 24 V).
Was ist neu an der Leistungsplatine?:
Während es die bisherigen Leistungsplatinen „230A12D“ (12V) und „230A24D“ (24V) für zwei unterschiedliche Betriebsspannungen gab, deckt die neue Leistungsplatine mit der Bezeichnung „230A1224“ einen Versorgungsspannungsbereich von 11V bis 35V DC ab. Eine doppelte Lagerhaltung für zwei verschiedene Platinentypen ist nicht mehr erforderlich. Die Spannungsanpassung an das Relais erfolgt automatisch. Somit muss keine Umschaltung des Spannungsbereichs, z.B. von 12V auf 24V durchgeführt werden. Des Weiteren lassen sich die Schaltverstärker (+E, -E), welche mit einem Steuerstrom von ca. 1mA das Relais zum Anzug bringen, bequem ein- oder ausschalten. Dieses geschieht durch das Umstecken einer Kurzschlussbrücke (Jumper).
Was ist zwischen der „neuen“ und der „bisherigen“ Leistungsplatine gleich geblieben?:
Das Relais schaltet bis zu 8 Ampère mit einem Steuerstrom von ca. 1mA bei Verwendung der Verstärkereingänge “+E” oder “-E”. Die Versorgungsspannung beträgt 11-35V DC. Umschaltung der Spannungsbereiche ist nicht erforderlich.
Das Leistungsrelais ist für Schaltströme ab 100mA geeignet.
Diese Platine deckt insbesondere den Bedarf im 230 Volt Bereich ab und dient dort als sogenanntes Anschalterelais. Außerdem können auch Ströme bis zu 8 Ampère bei einer Gleichspannung von 24 Volt geschaltet werden. Besonders die Universalität, sowohl im Spannungs- als auch im Strombereich, macht diese Relaisplatine im Bereich der Gefahrenmeldetechnik oft so unentbehrlich. Bei dieser Platine handelt sich um eine Neuauflage der bisherigen Leistungsplatinen „230A12D“ und „230A24D“, die es für zwei verschiedene Betriebsspannungen gab (12V oder 24 V).
Was ist neu an der Leistungsplatine?:
Während es die bisherigen Leistungsplatinen „230A12D“ (12V) und „230A24D“ (24V) für zwei unterschiedliche Betriebsspannungen gab, deckt die neue Leistungsplatine mit der Bezeichnung „230A1224“ einen Versorgungsspannungsbereich von 11V bis 35V DC ab. Eine doppelte Lagerhaltung für zwei verschiedene Platinentypen ist nicht mehr erforderlich. Die Spannungsanpassung an das Relais erfolgt automatisch. Somit muss keine Umschaltung des Spannungsbereichs, z.B. von 12V auf 24V durchgeführt werden. Des Weiteren lassen sich die Schaltverstärker (+E, -E), welche mit einem Steuerstrom von ca. 1mA das Relais zum Anzug bringen, bequem ein- oder ausschalten. Dieses geschieht durch das Umstecken einer Kurzschlussbrücke (Jumper).
Was ist zwischen der „neuen“ und der „bisherigen“ Leistungsplatine gleich geblieben?:
- Die Maße der Platine und die Bohrlöcher zur Befestigung sind identisch (55x45x28mm, LxBxH).
- LED zur Anzeige der Relaisbetätigung.
- Die Schaltung ist vor Falschpolung geschützt
- .Schraubanschlüsse mit Drahtschutz ermöglichen eine rasche Beschaltung der Platine.
- Zwei Umschaltkontakte stehen potentialfrei zur Verfügung.
- Zur mühelosen Befestigung liegen jeder Platine 4 Klebefüße mit einer großen Klebefläche bei.
Umfangreiche Beschreibung und Druckvorlage
